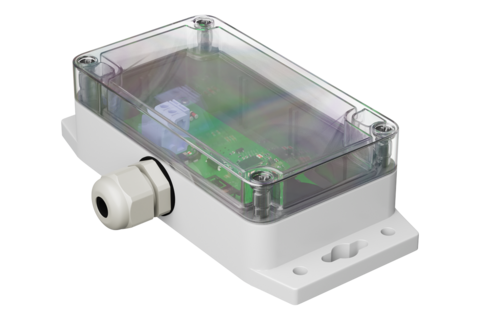

Датчик освещённости LNS.02-GA11-BT5 предназначен для поддержания заданного уровня освещённости путём управления яркостью светильников, на которых установлены контроллеры/мини-контроллеры системы Luxnet. Датчик выполнен в виде блока с прозрачной крышкой и с одним кабельным вводом для подключения питания. На корпусе имеется шильда, где указаны основные характеристики устройства. Внешний вид датчика представлен ниже:
При увеличении яркости естественного дневного света датчик освещённости отправляет команды на контроллеры/мини-контроллеры для плавного уменьшения яркости светильников до необходимого уровня. При уменьшении яркости естественного дневного света датчик освещённости отправляет команды на контроллеры/мини-контроллеры для плавного увеличения яркости светильников.
Датчик освещённости работает методом коррекции уровня освещённости относительно заданного опорного значения. При установке системы Luxnet в помещении рекомендуется монтировать датчик освещённости на потолок таким образом, чтобы светочувствительный элемент был направлен вниз для работы по уровню отраженного от пола свету. Такой метод работы обеспечивает плавное и точное поддержание уровня освещённости в требуемом месте за счет того, что в датчик попадает суммарный поток света от разных источников: смонтированные рядом светильники, естественное освещение и т.д.
Если же система Luxnet используется для работы с уличным освещением, то возможны два варианта монтажа датчика освещённости в зависимости от задачи клиента:
- контроль освещённости уличной поверхности – светочувствительный элемент направлен «в землю» (аналогично монтажу в помещении)
- контроль общего уровня освещённости на улице – светочувствительный элемент направлен «в небо»
Рекомендованная максимальная высота монтажа датчика для контроля уровня освещённости пола/поверхности - 40 м.
Информацию о коррекции уровня освещённости датчик передает по каналу Bluetooth через mesh-сеть в заданную группу контроллеров/мини-контроллеров светильников. Таким образом, один датчик может управлять множеством светильников, входящих в одну группу mesh-сети.
Питание модуля осуществляется от источника постоянного тока 5…30 В с мощностью не менее 0,25 Вт или же от дополнительного выхода 12 В источника питания одного из светильников.
Настройка датчика освещённости производится по каналу Bluetooth с помощью мобильного приложения.
