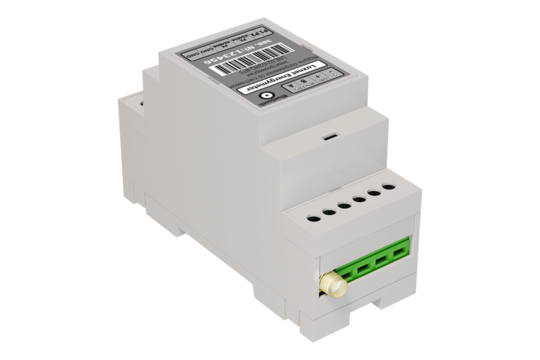

Модуль сопряжения со счетчиком электроэнергии LNE.02-D2MG-BT5 выполнен в виде блока с разъемом для внешней Bluetooth-антенны. На устройстве присутствуют клеммники для подключения питания и различных интерфейсов устройств. Ниже показан внешний вид блока:
Модуль сопряжения со счетчиком предназначен для:
- автоматического съёма и передачи на сервер Luxnet как накопительных параметров электросчетчика (например, показания по потреблению электроэнергии), так и мгновенных (например, значение тока или уровень напряжения в электрической сети)
- управления режимами работы контроллеров/мини-контроллеров светильников с помощью дополнительно подключенных к модулю кнопок
- интеграции в систему Luxnet сторонних устройств управления освещением, таких как датчиков движения и присутствия
Передача по каналу Bluetooth собранных со счетчика электроэнергии данных на сервер Luxnet осуществляется через модуль сопряжения с ПК Luxnet Hub.
На данный момент устройство сопряжения со счётчиком может работать только со счетчиком ПСЧ-4ТМ.05МК.20.
Питание модуля сопряжения со счетчиком электроэнергии осуществляется от линий счётчика, предназначенных для питания вспомогательных интерфейсов и радиомодемов или от внешнего источника питания (выходное напряжение 5-30 В, минимальная мощность 0,25 Вт).
При выборе стороннего оборудования, подключаемого к модулю сопряжения с электросчётчиком, проконсультируйтесь с технической поддержкой разработчика системы Luxnet.
Настройка модуля сопряжения со счетчиком электроэнергии производится по каналу Bluetooth с помощью мобильного приложения.
