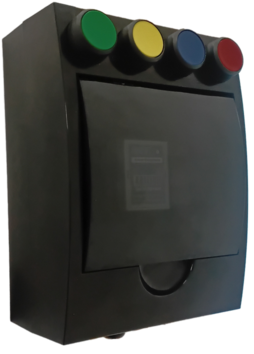

Пульт управления предназначен для ручной отправки (по беспроводному каналу Bluetooth) команд на изменение режимов работы контроллеров светильников и реле стандарта Luxnet. Внешний вид одного из вариантов исполнения устройства представлен ниже:
Пульт выполнен в пластиковом корпусе, на котором присутствуют:
- кнопки ручного управления;
- крышка для визуального осмотра внутренних модулей устройства;
- кабельные вводы для заведения питания/вывода провода выносной Bluetooth антенны.
Если на пульт управления подано питание – через переднюю крышку устройства будет виден горящий синий светодиод блока питания.
Желательно заводить в пульт управления кабели с диаметром сечения 6-8 мм. В случае использования более тонкого кабеля - при монтаже может потребоваться вырезать отверстие под кабель нужного диаметра в резиновой заглушке кабельного ввода.
Существуют различные исполнения пульта, отличающиеся комплектацией и функционалом. Для примера приведём описание номенклатуры пульта LNC-KR3.6.B-МG16.1.B-MW.1-EKF.1G1Y1B1R-LNE.1-WB8.0, изображение которого представлено выше:
- ◾ LNC - название устройства Luxnet Control Panel
- ◾ KR3.6.B – корпус на 6 (.6) DIN модулей, цвет корпуса чёрный (.B)
- ◾ МG16.1.B – один кабельный ввод (.1) чёрного цвета (.B)
- ◾ MW.1 – блок питания в количестве 1 шт. (.1)
- ◾ EKF.1G1Y1B1R – по одной кнопке управления каждого цвета: зелёная, жёлтая, синяя, красная (.1G1Y1B1R)
- ◾ LNE.1 – модуль сопряжения Luxnet в количестве 1 шт. (.1)
- ◾ WB8.0 – сторонние контроллеры не используются, т.к. их количество 0 шт. (.0)
Питание пульта осуществляется от сети переменного тока 220 В (возможно питание 100…240 VAC).
В комплект устройства входят универсальные монтажные пластиковые дюбеля с металлическими саморезами, но специалист на объекте внедрения должен самостоятельно принимать решение об их использовании, исходя из особенностей поверхности, на которую будет производиться монтаж пульта управления Luxnet.
Изменение режимов работы кнопок пульта управления осуществляется через раздел «Порты» настроек модуля сопряжения со счётчиком электроэнергии Luxnet Energymeter.
