¶ Общее описание настроек персональной радиометки
Радиометка идентифицируется в приложении как устройство Tag #xxxx, где xxxx – уникальный заводской идентификатор устройства.
- ID устройства. Настройка уникального идентификатора устройства используется при производстве, не рекомендуется менять ID при эксплуатации.
Нельзя допускать, чтобы на одном объекте были установлены устройства с одинаковым идентификатором.
- Кнопки. В данном разделе можно задать каждой кнопке персональной радиометки режим работы, по которому будут работать контроллеры/мини-контроллеры светильников при нажатии на соответствующую физическую кнопку радиометки.
- Настройка mesh. Сетевые параметры устройства позволяют задать настройки для группового управления в mesh-сети.
- Работа с прошивкой. Под панелью настроек находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки, а также обновить её.
- Передача данных. В этом разделе настраиваются параметры трансляции данных радиометкой.
В радиометке реализован энергосберегающий режим, поэтому в мобильном приложении она не доступна для настроек на постоянной основе. Чтобы радиометка отобразилась в мобильном приложении, необходимо зажать в течении двух секунд верхнюю кнопку радиометки с изображением круга.

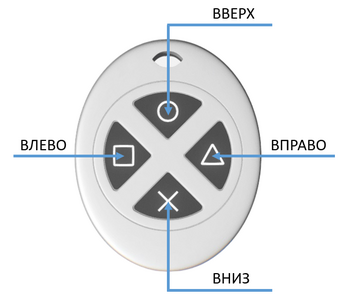

Ниже на изображении представлено расположение кнопок устройства.
¶ Настройка ID устройства
Раздел «Настройка ID» позволяет изменять идентификатор устройства. Поскольку идентификаторы задаются при производстве и являются уникальными, а в рамках одного объекта нельзя допускать работу модулей с одинаковым ID, то не рекомендуется менять данную настройку.
Для сохранения нового идентификатора устройства необходимо нажать на кнопку «Записать ID».
¶ Настройка кнопок

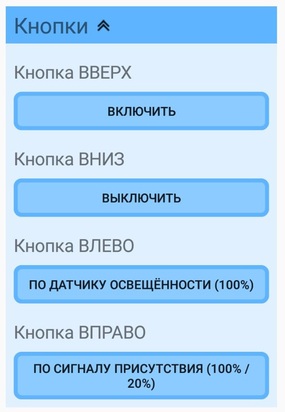

Раздел «Кнопки» позволяет настроить для каждой кнопки радиометки режим работы, по которому будут работать контроллеры/мини-контроллеры светильника, при нажатии на соответствующую физическую кнопку радиометки.

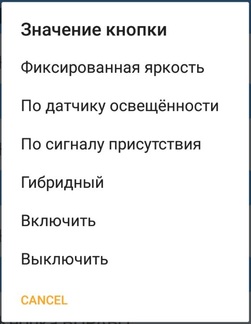

При нажатии на кнопки ВВЕРХ, ВНИЗ, ВЛЕВО и ВПРАВО появляется список с возможными режимами работы контроллера/мини-контроллера светильника.
- Фиксированная яркость позволяет установить фиксированный уровень яркости светильника.
- По датчику освещённости позволяет при наличии датчика освещённости подстраивать яркость свечения в зависимости от изменений естественного освещения.
- По сигналу присутствия позволяет задать яркость свечения при наличии и отсутствии сигнала присутствия (например, от радиометки) в зоне контроллеров/мини-контролеров светильников.
- Гибридный позволяет задать яркость светильников при отсутствии сигнала присутствия в зоне работы контроллеров/мини-контроллеров (при появлении сигнала присутствия яркость светильников устанавливается до уровня, заданного на датчике освещённости).
- Включить устанавливает яркость светильника, соответствующую установленному режиму до нажатия кнопки «Выключить».
- Выключить позволяет погасить светильник.
¶ Настройка сетевых параметров

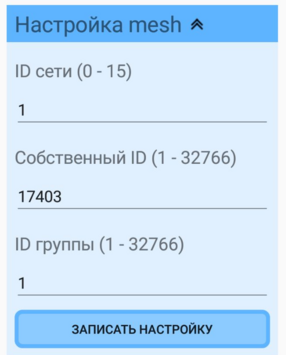

Раздел «Настройка mesh» позволяет настроить параметры сети, в которой работает радиометка.
- 🔹 ID сети. Идентификатор принадлежности к сети позволяет разнести устройства на отдельные независимые сети (глобальные группы).
- 🔹 Собственный ID. Здесь указывается собственный идентификатор устройства в рамках одной сети.
- 🔹 ID группы. Каждая персональная радиометка может принадлежать только к одной группе и, соответственно, управлять устройствами, находящимися только в этой группе.
Нельзя допускать, чтобы в одной сети были устройства с одинаковым собственным ID.
Для сохранения сетевых параметров радиометки необходимо нажать на кнопку «Записать настройку».
¶ Настройка передачи данных
Раздел «Передача данных» позволяет настраивать параметры трансляции радиометкой команд и сообщений на контроллеры/мини-контроллеры светильников.

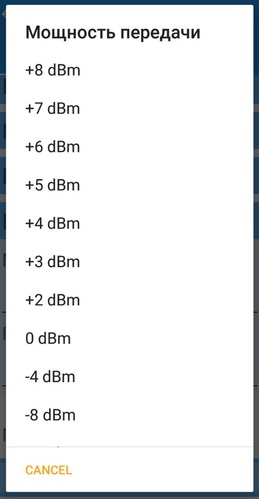

При нажатии на параметр «Мощность передачи» откроется дополнительное окно, где, выбрав соответствующее значение, можно увеличить или уменьшить мощность сигнала радиометки.
Стандартная мощность передачи данных в настройках радиометки равна значению «0 дБм».
Увеличение мощности передачи данных приводит к повышенному расходу элементов питания радиометки.
В настройке «Параметры передачи» можно настроить два следующих параметра:
- Период. Данный параметр задаёт частоту передачи сообщений радиометкой о своём присутствии контроллерам и мини-контроллерам светильников.
- Длительность. Данная настройка задаёт время, в течение которого радиометка будет отправлять свои сообщения контроллерам и мини-контроллерам светильников.
Стандартное значение периода равно 5 секундам, а длительности – 1 секунде.
Не рекомендуется устанавливать длительность больше половины периода.
Параметр «Дальность распространения» задаёт количество ретрансляций сигнала присутствия метки (от 0 до 31), т.е. через сколько контроллеров, работающих в режиме ретранслятора, будет отправлен сигнал присутствия.
По умолчанию значение «Дальность распространения» у сигнала присутствия на метке равно «0», т.е. сигнал не ретранслируется.
¶ Работа с прошивкой
В самом низу настроек радиометки находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки. Если версия ПО неактуальная, то под текущей версией прошивки блока будет отображаться кнопка «Обновить на XX.XX», где XX.XX – версия актуального ПО.

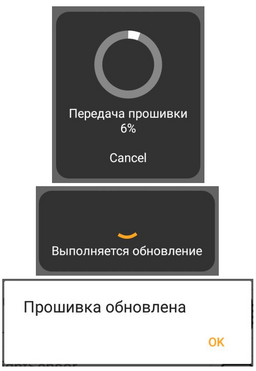

Если нажать на данную кнопку, начнётся процесс передачи ПО на устройство. Затем произойдёт обновление прошивки и, в случае успеха, появится окно с сообщением о завершении обновления встроенного ПО.
Если версия ПО актуальная, то под текущей версией прошивки блока будет отображаться кнопка «Версия актуальна».
