¶ Общее описание настроек реле
Реле идентифицируются в приложении как устройства LuxnetMini220 #xxxx, где xxxx – уникальный заводской идентификатор устройства.
Часть описанных ниже настроек предназначено только для специалистов вендора системы Luxnet (производство, ОТК, сервисный центр и т.д), поэтому для определённых параметров будет просто дано указание, какие значения необходимо установить для корректной работы реле.
- ID устройства. Настройка уникального идентификатора устройства используется при производстве, не рекомендуется менять ID при эксплуатации.
Нельзя допускать, чтобы на одном объекте были установлены устройства с одинаковым идентификатором.
- Мощность базовая. Данный раздел используется специалистами вендора системы Luxnet, значения настроек для корректной работы реле будут указаны ниже.
- Режим работы. Настройка позволяет определить, какие параметры использовать для работы реле.
- Параметры светильника. Данный раздел используется специалистами вендора системы Luxnet, значения настроек для корректной работы реле будут указаны ниже.
- Время наработки. Данный раздел используется специалистами вендора системы Luxnet, значения настроек для корректной работы реле будут указаны ниже.
- Mesh. Данный раздел используется специалистами вендора системы Luxnet, значения настроек для корректной работы реле будут указаны ниже.
- Настройка mesh. Сетевые параметры реле позволяют задать настройки для группового управления в mesh-сети.
- Работа с прошивкой. Данный раздел используется специалистами вендора системы Luxnet, значения настроек для корректной работы реле будут указаны ниже.
¶ Настройка ID устройства
Раздел «Настройка ID» позволяет изменять идентификатор устройства. Поскольку идентификаторы задаются при производстве и являются уникальными, а в рамках одного объекта нельзя допускать работу модулей с одинаковым ID, то не рекомендуется менять данную настройку.
Для сохранения нового идентификатора устройства необходимо нажать на кнопку «Записать ID».
Также в данном разделе есть возможность включить или выключить у реле режим работы «Постоянная трансляция ID». При включении данного режима реле будет постоянно доступен через мобильное приложение, при выключении режима - реле будет видно в приложении только в течении 1 минуты после подачи питания. Данный функционал создан для уменьшения нагрузки на сеть Bluetooth, поэтому, если наблюдаются проблемы в передаче данных и управляющих сигналов между устройствами системы Luxnet - необходимо выключить режим работы «Постоянная трансляция ID».
Кнопка «Задать собственный mesh id» позволяет через пункт настроек «ID устройства» установить у реле собственный ID раздела «Настройка mesh». Данный функционал удобен при массовом конфигурировании оборудования и в основном используется при первичной настройке реле на производстве.
Значение для собственного ID в кнопке «Задать собственный mesh id» берётся из четырёх последних цифр основного ID устройства.
¶ Настройка базовой мощности
Данный раздел используется специалистами вендора системы Luxnet, для корректной работы реле необходимо, чтобы значение базовой мощности было равно 100%.
Базовая мощность задается при помощи ползунка, над которым и отображается в центре экрана само значение базовой мощности. Если вместо использования ползунка есть необходимость вручную ввести конкретное числовое значение, то можно нажать на само значение базовой мощности, что приведёт к открытию окна для ввода базовой мощности в процентах.

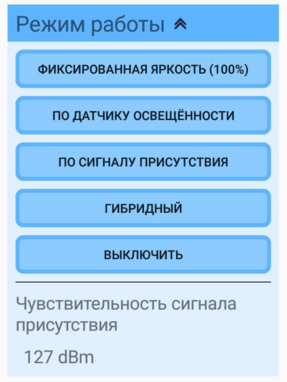

¶ Настройка режима работы
Раздел «Режим работы» позволяет выбрать и настроить режим работы, в котором будет работать реле, а также задать чувствительность сигнала присутствия (по сути дальность работы радиометки Luxnet Tag) при работе с реле.
Во всех описанных режимах ниже если значение текущего состояния (число в скобках с процентами после названия режима) равно 0-50% - реле находится в разомкнутом состоянии, если же данное значение находится в границах 51-100% - значит реле замкнуто.
- Фиксированная яркость. Позволяет зафиксировать состояние реле (замкнуто/разомкнуто).
- По датчику освещённости. Реле будет автоматически изменять своё состояние по командам от датчика освещённости Luxnet. Данный режим обычно используется в сценариях, где при помощи реле необходимо включать/выключать светильник/группу светильников, когда уровень освещённости преодолел граничное значение (например, включение уличных светильников по фактическому наступлению сумерек).
- По сигналу присутствия. Позволяет автоматически изменять состояние реле в зависимости от наличия или отсутствия сигнала присутствия от управляющих устройств (например, от метки). При выборе данного режима работы в параметре «Длительность удержания сигнала присутствия, сек.» необходимо указать значение 60, т.е. если реле перестаёт фиксировать сигнал присутствия - через 60 секунд реле разомкнётся.
На данный момент не рекомендуется устанавливать значение длительности удержания сигнала присутствия отличное от 60 с.
-
Гибридный. Состояние реле зависит от наличия или отсутствия сигнала присутствия в помещении/зоне с установленными реле, где еще работают и датчики освещённости Luxnet. При наличии сигнала присутствия реле устанавливает свое состояние в зависимости от команд датчика освещённости, при отсутствии сигнала – реле находится в том состоянии, которое указанно в настройках данного режима.
-
Включить/Выключить. Данный пункт не задаёт какой-либо режим работы, а просто позволяет замкнуть/разомкнуть реле, с которым мы в текущий момент работаем в приложении. Включать/выключать реле возможно при условии, что в уже выбранном режиме работы реле замкнуто.
-
Чувствительность сигнала присутствия. Данная настройка позволяет задать уровень чувствительности сигнала присутствия, с которым будет работать реле. Эта опция используется для настройки дальности, на которой реле будет реагировать на метку Luxnet Tag.
Чувствительность сигнала присутствия настраивается в пределах от 0 дБм до 127 дБм. Как показывает практика, отличный уровень сигнала в реальных условиях, соответствующий минимальному расстоянию между коммуницирующими устройствами, находится в пределах от 35 дБм до 65 дБм. Соответственно, при увеличении расстояния между устройствами уровень сигнала будет уменьшаться вплоть до 127 дБм.
Чтобы задать необходимый уровень чувствительности сигнала присутствия (по факту дальности работы) при взаимодействии реле с меткой, нужно:
- Отойти с радиометкой и телефоном, на котором установлено приложение, от реле на границу предполагаемой дальности работы радиометки.
- Установить в интересующем реле режим работы «По сигналу присутствия» с параметром 100% при наличии сигнала присутствия и 0% при его отсутствии.
- Установить в реле чувствительность сигнала присутствия на минимальное значение, при котором реле уже не будет видеть метку. Как показывает практика, можно выставлять сразу значение 25 дБм.
- Подождать одну минуту, чтобы реле окончательно перестало видеть метку и разомкнулось (например, выключился светильник или кондиционер, к которому подключено реле).
- Увеличивать на 2 дБм значение чувствительности сигнала присутствия в настройках реле (30 дБм, 32 дБм, 34 дБм и т.д.), параллельно наблюдая, замкнулось реле или нет.
- Когда при вводе одного из значений реле замыкается (включается светильник/кондиционер) – последнее записанное значение можно принять за соответствующее необходимому расстоянию работы метки.
Также в данном разделе можно проверить, видит ли реле управляющие устройства, которые находятся в той же группе mesh-сети. Выражается это в символе восклицательного знака, который появляется перед значением параметра режима работы реле при отсутствии сигнала управляющего устройства. Ниже на скриншоте приведён пример с режимом «По датчику освещённости», когда реле не видит сигнал датчика освещённости:
Далее дано описание сценариев появления восклицательного знака в зависимости от режимов работы реле:
- в режиме «Фиксированная яркость» восклицательный знак не появляется никогда;
- в режиме работы «По датчику освещённости» восклицательный знак появляется, если реле не видит ни одного датчика освещённости в своей группе mesh-сети;
- в режиме работы «По сигналу присутствия» восклицательный знак появляется, если реле не видит ни одного устройства Luxnet, транслирующего сигнал присутствия, в своей группе mesh-сети;
- в режиме работы «Гибридный» восклицательный знак появляется, если реле не видит ни одного устройства Luxnet, транслирующего сигнал присутствия, в своей группе mesh-сети.
Когда реле начинает видеть управляющее устройство, восклицательный знак в приложении исчезает в течение 1-2 секунд. Восклицательный знак снова появится, если в течение времени удержания сигнала присутствия (по умолчанию 60 с.) реле не будет видеть управляющее устройство.
Чтобы обновить статус восклицательного знака, необходимо выйти из настроек реле в общий список устройств, а затем снова вернутся в настройки реле в раздел «Режим работы».

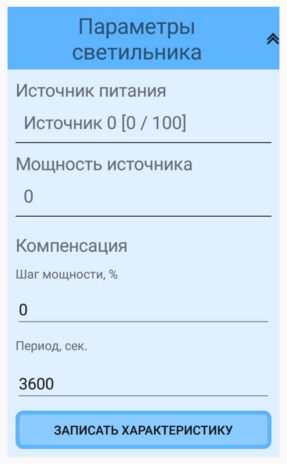

¶ Настройка параметров светильника
Раздел «Параметры светильника» используется специалистами вендора оборудования.
Для корректной работы реле необходимо установить следующие настройки:
- В параметре «Источник питания» необходимо указать источник с максимальной («100») и минимальной («0») границей по управлению питанием, т.е. выбрать или задать источник (с помощью пункта «Ручной ввод»), у которого в параметрах будет указано «[0 / 100]».
- В мощности источника можно указать любое значение, например, «0».
- В шаге мощности необходимо указать значение «0».
- В периоде можно указать любое значение, например, «3600».
Для сохранения установленных параметров светильника необходимо нажать на кнопку «Записать характеристику».
¶ Установка времени наработки
Раздел настроек «Время наработки» используется специалистами вендора оборудования. Производить здесь какие-либо изменения не нужно.

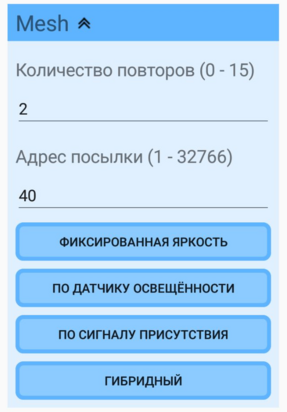

¶ Отправка команд в mesh-сеть
Раздел настроек «Mesh» используется специалистами вендора оборудования. Производить здесь какие-либо изменения не нужно.

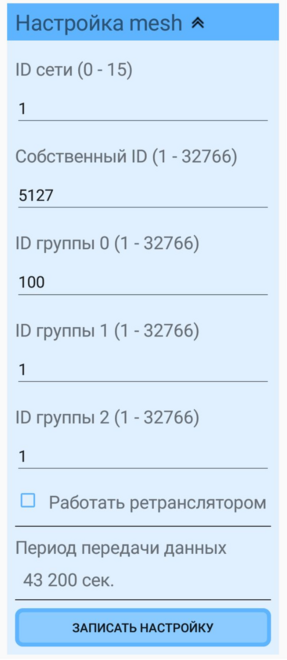

¶ Настройка сетевых параметров
Раздел «Настройка mesh» позволяет настроить параметры сети, в которой работает реле.
- 🔹 ID сети. Идентификатор принадлежности к сети позволяет разнести устройства на отдельные независимые сети (глобальные группы).
- 🔹 Собственный ID. Здесь указывается собственный идентификатор устройства в рамках одной сети.
- 🔹 ID группы 0, ID группы 1, ID группы 2. Каждое устройство может принадлежать к трём группам в рамках одной сети и контролироваться устройствами управления этих групп. Если реле должно принадлежать только одной группе, следует указать этот номер в каждом пункте.
- 🔹 Работать ретранслятором. Установленная галочка разрешает работать реле в качестве ретранслятора для передачи сообщений и команд дальше по цепочке реле и контроллеров/мини-контроллеров светильников.
- 🔹 Период передачи данных. Позволяет задать в реле период отправки в mesh-сеть информации (получаемой модулем сопряжения с ПК Luxnet Hub) о своих параметрах и характеристиках работы.
Нельзя допускать, чтобы в одной сети были устройства с одинаковым собственным ID.
Режим ретранслятора необходимо использовать только в том случае, если команда от устройства управления (например, радиометки) не доходит стабильно до реле или данные от того же реле не доходят стабильно до модуля сопряжения с ПК. В этом случае в качестве ретрансляторов рекомендуется использовать одно или несколько реле, находящихся на границе приёма, но ещё стабильно принимающие команды от устройств управления или стабильно передающих данные на модуль сопряжения с ПК.
Не рекомендуется включать режим ретранслятора всем реле, если они находятся в достаточной близости друг от друга, поскольку это может вызвать нарушения в работе сети.
Если реле принадлежит нескольким группам, то надо учитывать, что устройства управления этих групп могут пытаться управлять реле разнонаправленно. Например, датчик освещённости одной группы будет пытаться замкнуть реле, а датчик освещённости из другой группы - разомкнуть реле, что может вызвать непредсказуемое и неадекватное поведение устройства, к которому подключено реле.
Для сохранения сетевых параметров реле светильника необходимо нажать на кнопку «Записать настройку».
¶ Настройка мощности сигнала
Раздел «Передача данных» позволяет настраивать мощность Bluetooth-сигнала реле.

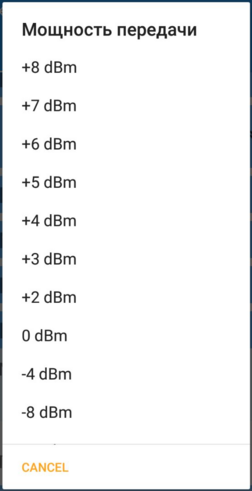

При нажатии на параметр «Мощность передачи» откроется дополнительное окно, где, выбрав соответствующее значение, можно увеличить или уменьшить мощность сигнала реле.
Стандартная мощность передачи данных в настройках реле равна значению «0 дБм».
¶ Работа с прошивкой
В самом низу настроек устройства находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки выбранного реле.
Также здесь расположены кнопки «Обновить на XX.XX» (где XX.XX – версия предлагаемого ПО для обновления) и «Раздавать прошивку», но на данный момент их функционал предназначен только для специалистов вендора.
Обновление прошивки реле можно производить только после консультации с технической поддержкой вендора.
