¶ Типовая схема подключения питания к пульту управления
Для подключения питания пульта управления, необходимо:

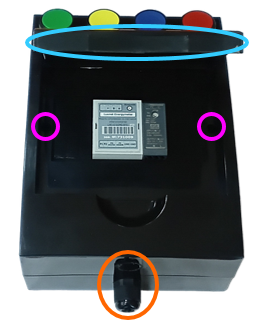

- Открыть переднюю защитную крышку (выделено голубым на изображении ниже).
- Выкрутить саморезы (выделено розовым на изображении ниже), чтобы поднять переднюю панель и получить доступ к внутренним элементам пульта управления.
- Раскрутить кабельный ввод (выделено розовым на изображении ниже) и завести через него кабель питания 220В.

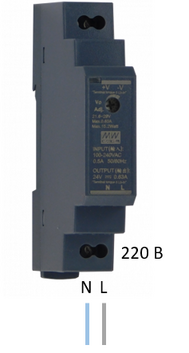

- Подключить провода N и L, заведённого кабеля питания, к соответствующим контактам блока питания пульта управления (см. изображение ниже).
- Собрать пульт управления в обратном порядке.

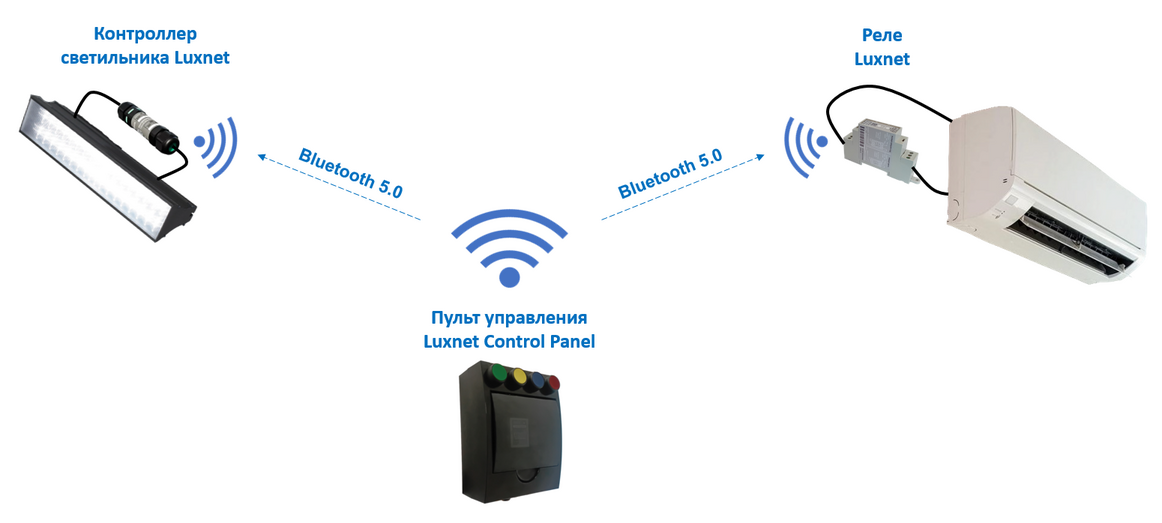

¶ Типовая схема применения пульта управления
