¶ Пример типовой схемы подключения питания к шкафу управления
Для подключения питания шкафа управления, необходимо:
- Открыть переднюю защитную крышку (выделено голубым на изображении ниже).
- Выкрутить саморезы (выделено розовым на изображении ниже), чтобы поднять переднюю панель корпуса и получить доступ к внутренним элементам шкафа управления.
- Раскрутить кабельный ввод (выделено оранжевым на изображении ниже) и завести через него кабель питания 220В.
- Подключить провода N и L, заведённого кабеля питания, к соответствующим контактам блока питания шкафа управления (см. изображение ниже).
- Собрать шкаф управления в обратном порядке.

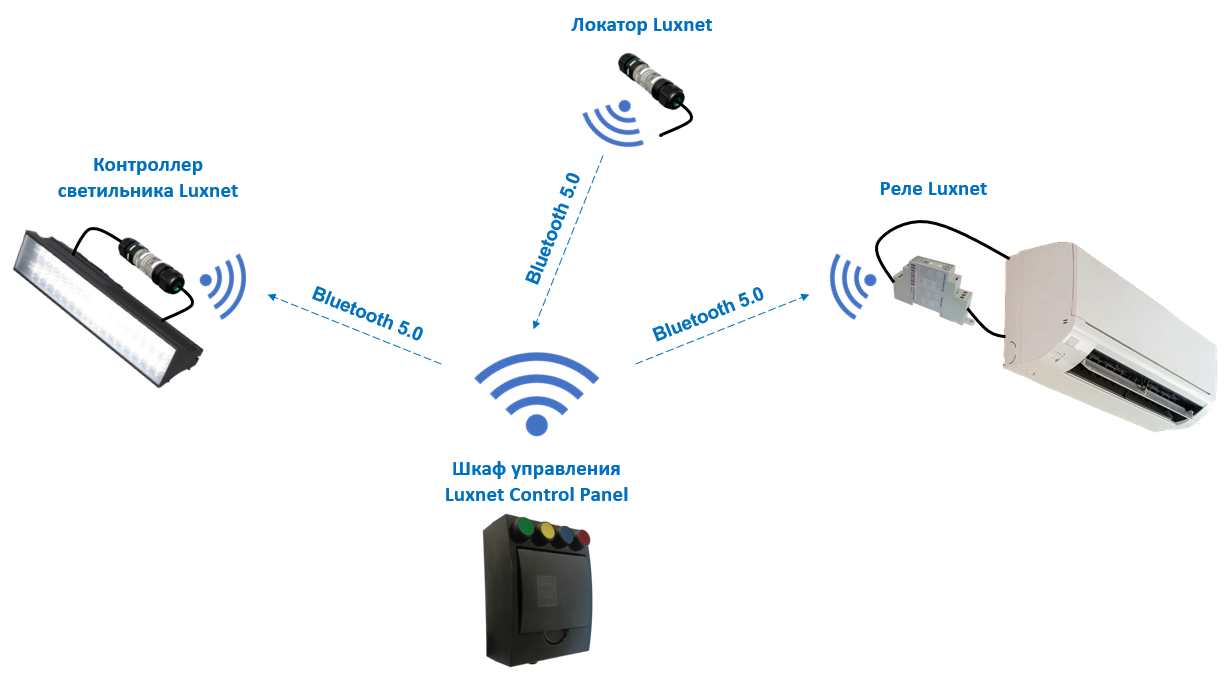

¶ Типовая схема применения шкафа управления
