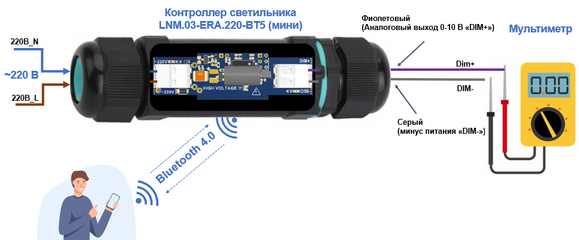

¶ Основная схема проверки мини-контроллера светильника

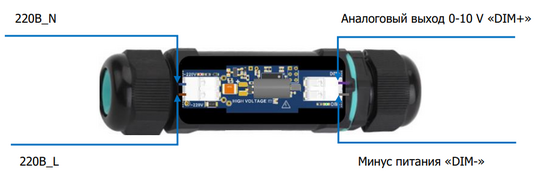

¶ Назначение контактов клеммника мини-контроллера светильника
¶ Проверка питания от 220 В
Мини-контроллер LNM.03-ERA.220-BT5 должен работать от источника питания с напряжением 220 В. Чтобы это проверить, необходимо:
- Собрать схему проверки мини-контроллера светильника и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается мини-контроллер светильника с соответствующим ID.
¶ Проверка наличия связи по Bluetooth
Мини-контроллер светильника должен определяться в мобильном приложении Luxcontrol/LiveLight, также через мобильное приложение мини-контроллер должен позволять изменять свои настройки и параметры работы. Чтобы это проверить, необходимо:
- Собрать схему проверки мини-контроллера светильника и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается мини-контроллер светильника с соответствующим ID, а уровень мощности радиосигнала Bluetooth вблизи модуля более -60 дБм.
- Выбрать необходимое устройство из списка и считать текущие настройки и параметры работы. Дополнительно можно попробовать поменять параметры работы и настройки, чтобы убедиться, что изменения сохраняются.
¶ Проверка работоспособности аналогового выхода
Мини-контроллер светильника должен обеспечивать возможность регулировки напряжения аналогового выхода в диапазоне 0-10 В, что можно проверить при помощи мультиметра. Чтобы это проверить, необходимо:
- Собрать схему проверки мини-контроллера светильника и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается мини-контроллер светильника с соответствующим ID.
- Для проверки работоспособности аналогового выхода необходимо выбрать в списке нужное устройство и нажать на него, после этого откроется экран настройки.
- Необходимо нажать на кнопку «Мощность базовая», затем установить мощность в 0%, сместив ползунок влево, проверить с помощью мультиметра напряжение на аналоговом выходе DIM + (0-10 В). Напряжение должно быть не более 1 В. Затем установить мощность в 100%, сместив ползунок вправо, проверить с помощью мультиметра напряжение на аналоговом выходе DIM + (0-10 В). Напряжение должно быть не менее 9,8 В.
