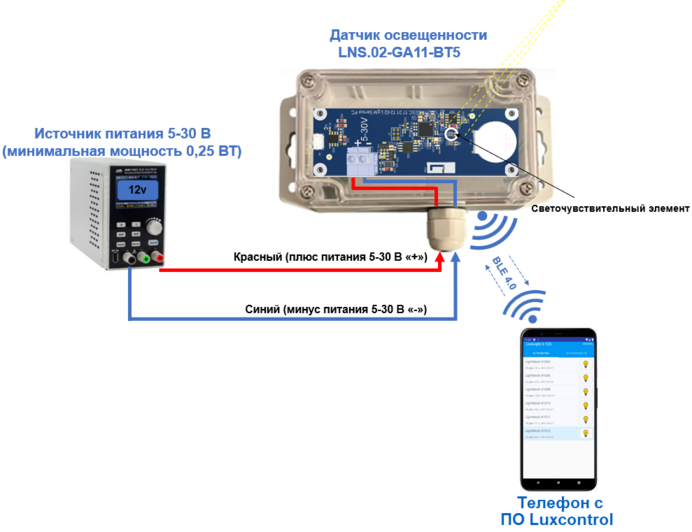

¶ Основная схема проверки датчика освещённости

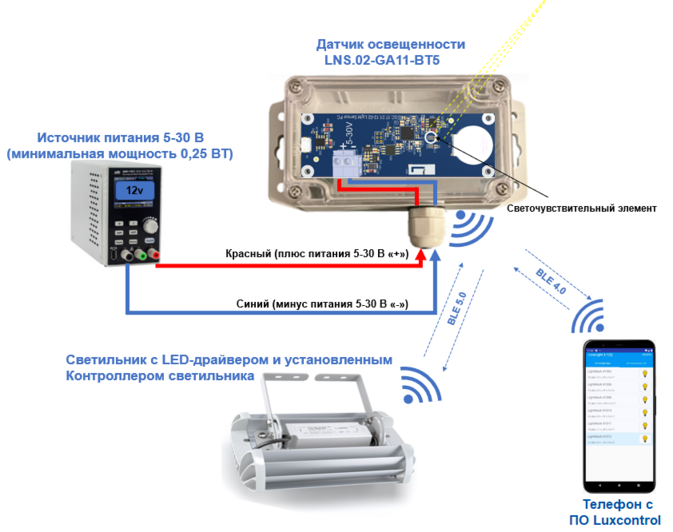

¶ Основная схема проверки управления датчиком освещённости контроллера светильника

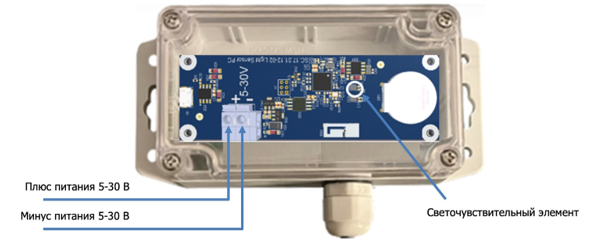

¶ Назначение контактов клеммника датчика освещённости
¶ Проверка питания от 5-30 В
Датчик освещённости LNS.02-GA11-BT5 должен работать от источника питания с напряжением 5-30 В. Чтобы это проверить, необходимо:
- Собрать схему проверки датчика освещённости и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается датчик освещённости с соответствующим ID.
¶ Проверка наличия связи по Bluetooth
Датчик освещённости должен определяться в мобильном приложении Luxcontrol/LiveLight. Также через мобильное приложение датчик должен позволять изменять свои настройки и параметры. Чтобы это проверить, необходимо:
- Собрать схему проверки датчика освещённости и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается датчик освещённости с соответствующим ID, а уровень мощности радиосигнала Bluetooth вблизи модуля более -60 дБм.
- Выбрать необходимое устройство из списка и считать текущие настройки и параметры работы. Дополнительно можно попробовать поменять параметры и настройки и убедиться, что изменения сохраняются.
¶ Проверка работоспособности светочувствительного элемента
Датчик освещённости должен обеспечивать возможность измерения текущей яркости освещения помещения. Чтобы это проверить, необходимо:
- Собрать схему проверки датчика освещённости и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается датчик освещённости с соответствующим ID.
- Для проверки работоспособности светочувствительного элемента необходимо выбрать в списке нужное устройство и нажать на него, после этого откроется экран настройки. Нужно проверить в приложении Luxcontrol/LiveLight значение «Текущая освещенность» и запомнить это значение. Далее накрываем датчик освещённости темным материалом, проверяем в приложении Luxcontrol/LiveLight значение «Текущая освещённость», которое после проделанных действий должно значительно снизиться.
¶ Проверка совместной работы с контроллером светильника
Датчик освещённости должен обеспечивать возможность управления яркостью светильников через контроллер светильника. Чтобы это проверить, необходимо:
- Собрать схему проверки датчика освещённости и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображаются датчик освещённости и контроллер светильника с соответствующими ID.
- Проверить через мобильное приложение Luxcontrol/LiveLight, что датчик освещённости и контроллер светильника настроены на работу в одной группе в рамках одной сети (см. раздел настроек устройств «Настройка mesh»).
- Настроить контроллер светильника на режим работы «По датчику освещённости».
- Накрыть датчик освещённости темным материалом и визуально убедиться, что яркость светильника увеличилась. Затем необходимо забрать тёмный материал с датчика освещённости и визуально убедиться, что яркость светильника уменьшилась.
