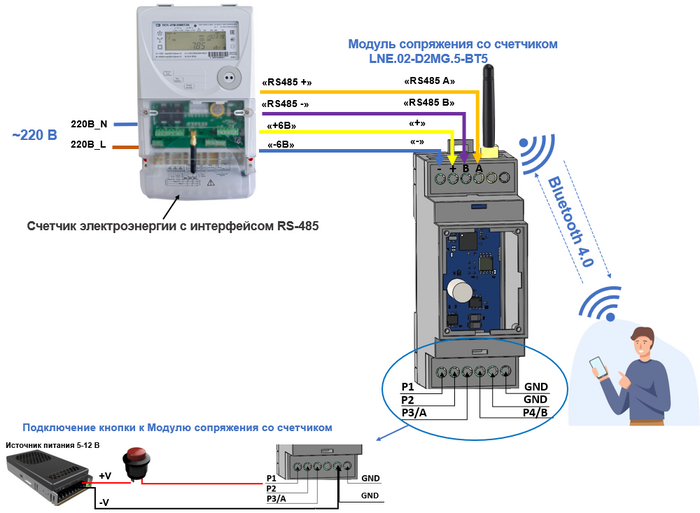

¶ Основная схема проверки модуля сопряжения с ПК

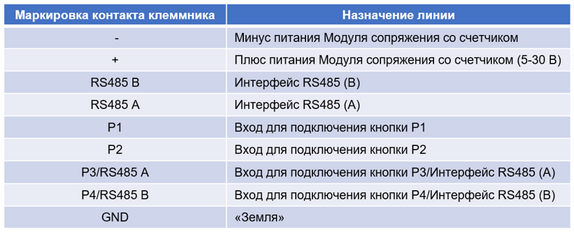

¶ Назначение контактов модуля сопряжения со счетчиком электроэнергии LNE.02-D2MG.5-BT5
¶ Проверка питания от 5-30 В
Модуль сопряжения со счётчиком электроэнергии LNE.02-D2MG.5-BT5 должен работать от источника питания с напряжением 5-30 В. Чтобы это проверить, необходимо:
- Собрать схему проверки модуля сопряжения со счётчиком электроэнергии и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается модуль сопряжения со счётчиком электроэнергии с соответствующим ID.
¶ Проверка наличия связи по Bluetooth
Модуль сопряжения со счётчиком электроэнергии должен определяться в мобильном приложении Luxcontrol/LiveLight. Также через мобильное приложение модуль должен позволять изменять свои настройки и параметры. Чтобы это проверить, необходимо:
- Собрать схему проверки модуля сопряжения со счётчиком электроэнергии и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается модуль сопряжения со счётчиком электроэнергии с соответствующим ID, а уровень мощности радиосигнала Bluetooth вблизи модуля более -60 дБм.
- Выбрать необходимое устройство из списка и считать текущие настройки и параметры работы. Дополнительно можно попробовать поменять параметры и настройки и убедиться, что изменения сохраняются.
¶ Проверка работоспособности интерфейса RS-485
Модуль должен обеспечивать возможность подключения к счётчику электроэнергии по интерфейсу RS-485. Чтобы это проверить, необходимо:
- Собрать схему проверки модуля сопряжения со счётчиком электроэнергии и запустить мобильное приложение Luxcontrol/LiveLight, после чего модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств.
- Убедиться, что в списке устройств отображается модуль сопряжения со счётчиком электроэнергии с соответствующим ID.
- Для проверки работоспособности интерфейса RS-485 выбрать в списке нужное устройство и нажать на него, после этого откроется экран настройки модуля. На данном экране необходимо нажать на кнопку «Состояние счётчика», после чего откроется окно, отображающее показания, снятые с подключенного счётчика. Убедиться, что показания соответствует тем, которые отображаются на индикаторе счётчика.
