¶ Общее описание настроек мини-контроллера светильника
Мини-контроллеры светильника идентифицируются в приложении как устройства LuxnetMini220 #xxxx, где xxxx – уникальный заводской идентификатор устройства.
- ID устройства. Настройка уникального идентификатора устройства используется при производстве, не рекомендуется менять ID при эксплуатации.
Нельзя допускать, чтобы на одном объекте были установлены устройства с одинаковым идентификатором.
- Мощность базовая. Данный раздел используется для настройки яркости свечения лампы. Базовая мощность – это мощность, которая устанавливается для светильника с нулевой наработкой. Дальнейшая компенсация деградации (увеличение мощности со временем) будет идти от установленного значения.
- Режим работы. Настройка позволяет определить, какие параметры использовать для настройки яркости светильника.
- Параметры светильника. Здесь задаются параметры работы источника питания и характеристики компенсации деградации светильника.
- Время наработки. Позволяет вручную задать или обнулить время наработки светильника.
- Mesh. Позволяет, используя выбранный мини-контроллер, отправлять команды по mesh-сети для настройки режимов работы контроллеров/мини-контроллеров светильников.
- Настройка mesh. Сетевые параметры мини-контроллера позволяют задать настройки для группового управления в mesh-сети.

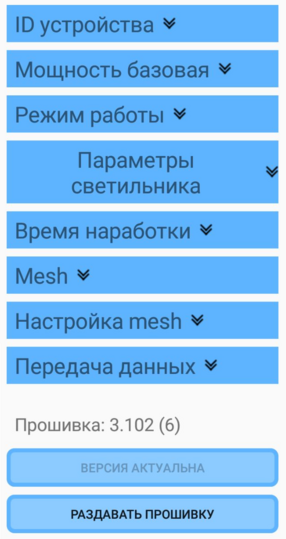

- Работа с прошивкой. Под панелью настроек находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки, а также обновить её как в ручном режиме на одном мини-контроллере, так и массово через mesh-сеть.
¶ Порядок настройки мини-контроллера светильника
В последовательности настроек мини-контроллера светильника есть только одно ограничение: выбор уровня базовой мощности необходимо производить после того, как будет задано время наработки и настроены параметры светильника, т.к., в противном случае, после перенастройки параметров источника питания итоговая яркость может поменяться. Поэтому рекомендуется вначале задать время наработки, затем выставить параметры светильника и уже потом производить настройку базовой мощности.
¶ Настройка ID устройства
Раздел «Настройка ID» позволяет изменять идентификатор устройства. Поскольку идентификаторы задаются при производстве и являются уникальными, а в рамках одного объекта нельзя допускать работу модулей с одинаковым ID, то не рекомендуется менять данную настройку.
Для сохранения нового идентификатора устройства необходимо нажать на кнопку «Записать ID».
Также в данном разделе есть возможность включить или выключить у мини-контроллера режим работы «Постоянная трансляция ID». При включении данного режима мини-контроллер светильника будет постоянно доступен через мобильное приложение, при выключении режима - мини-контроллер будет виден в приложении только в течении 1 минуты после подачи питания. Данный функционал создан для уменьшения нагрузки на сеть Bluetooth, поэтому, если наблюдаются проблемы в передаче данных и управляющих сигналов между устройствами системы Luxnet - необходимо выключить режим работы «Постоянная трансляция ID».
Кнопка «Задать собственный mesh id» позволяет через пункт настроек «ID устройства» установить у мини-контроллера собственный ID раздела «Настройка mesh». Данный функционал удобен при массовом конфигурировании оборудования и в основном используется при первичной настройке мини-контроллеров на производстве.
Значение для собственного ID в кнопке «Задать собственный mesh id» берётся из четырёх последних цифр основного ID устройства.
¶ Настройка освещённости
Параметр «Мощность базовая» предназначен для регулировки светового потока непосредственно после установки светильника, а также, если это необходимо для изменения световой схемы в процессе эксплуатации.
«Текущая мощность» светильника вычисляется как базовая мощность плюс мощность компенсации старения. При времени наработки равном нулю текущая мощность равна базовой. Текущая мощность в дальнейшем используется при управлении светильником как 100% яркости светильника, и при выводе светильника на 100% яркости он будет работать именно на текущей мощности.
Базовая мощность задается при помощи ползунка, над которым и отображается в центре экрана само значение базовой мощности. Если вместо использования ползунка есть необходимость вручную ввести конкретное числовое значение, то можно нажать на само значение базовой мощности, что приведёт к открытию окна для ввода базовой мощности в процентах.
Для удобства настройки отображается так же и текущая мощность, плюс дополнительно указывается расчётное время до выхода на максимальную мощность (при компенсации старения).
Для точной настройки используйте прибор контроля освещённости - люксметр.
¶ Настройка режима работы
Раздел «Режим работы» позволяет выбрать и настроить режим работы, в котором будет работать мини-контроллер светильника, а также задать чувствительность сигнала присутствия (по сути дальность работы радиометки Luxnet Tag) при работе с мини-контроллером.
- Фиксированная яркость. Позволяет задать фиксированное значение яркости светильника. При настройке задается значение яркости от 0 до 100%.
- По датчику освещённости. Яркость светильника будет автоматически изменяться таким образом, чтобы уровень освещённости сохранялся на значении, установленном в настройках датчиках освещённости.
- По сигналу присутствия. Позволяет настраивать яркость светильника в зависимости от наличия или отсутствия сигнала присутствия от управляющих устройств (например, от метки). Также при выборе данного режима задаётся время (длительность удержания сигнала присутствия), в течение которого мини-контроллер будет ожидать следующего сигнала присутствия от управляющих устройств, т.е. работать по яркости наличия сигнала присутствия.
- Гибридный. Яркость светильника зависит от наличия или отсутствия сигнала присутствия в помещении с установленными светильниками, где еще работают и датчики освещённости. При наличии сигнала присутствия яркость светильников устанавливается до необходимого уровня по датчику освещённости, при отсутствии сигнала - светильники работают на уровне яркости, указанном в настройках данного режима.
«Гибридный» режим предполагает, что при отсутствии сигнала присутствия должен поддерживаться минимально возможный уровень освещённости, поэтому если установленный уровень яркости при настройке данного режима работы выше, чем поддерживаемый уровень яркости датчиком освещённости, то при отсутствии сигнала присутствия мини-контроллер будет работать по датчику освещённости.
- Включить/Выключить. Последний пункт в данном меню настроек не задаёт какой-либо режим работы, а просто позволяет включить или выключить светильник, с которым мы в данный момент работаем в приложении.
- Чувствительность сигнала присутствия. Данная настройка позволяет задать уровень чувствительности сигнала присутствия, с которым будет работать мини-контроллер. Эта опция используется для настройки дальности, на которой мини-контроллер будет реагировать на метку Luxnet Tag.
Чувствительность сигнала присутствия настраивается в пределах от 0 дБм до 127 дБм. Как показывает практика, отличный уровень сигнала в реальных условиях, соответствующий минимальному расстоянию между коммуницирующими устройствами, находится в пределах от 35 дБм до 65 дБм. Соответственно, при увеличении расстояния между устройствами уровень сигнала будет уменьшаться вплоть до 127 дБм.
Чтобы задать необходимый уровень чувствительности сигнала присутствия (по факту дальности работы) при взаимодействии мини-контроллера с меткой, нужно:
- Отойти с радиометкой и телефоном, на котором установлено приложение, от мини-контроллера светильника на границу предполагаемой дальности работы радиометки.
- Установить в интересующем мини-контроллере режим работы «По сигналу присутствия» с параметрами 100% яркости при наличии сигнала присутствия и 0% яркости при его отсутствии.
- Установить в мини-контроллере чувствительность сигнала присутствия на минимальное значение, при котором контроллер уже не будет видеть метку. Как показывает практика, можно выставлять сразу значение 25 дБм.
- Подождать одну минуту, чтобы мини-контроллер окончательно перестал видеть метку, а светильник погас.
- Увеличивать на 2 дБм значение чувствительности сигнала присутствия в настройках мини-контроллера (30 дБм, 32 дБм, 34 дБм и т.д.), параллельно наблюдая, включился светильник или нет.
- Когда при вводе одного из значений светильник включится – последнее записанное значение можно принять за соответствующее необходимому расстоянию работы метки.
Также в данном разделе можно проверить, видит ли мини-контроллер светильника управляющие устройства, которые находятся в той же группе mesh-сети. Выражается это в символе восклицательного знака, который появляется перед значением параметра режима работы мини-контроллера светильника при отсутствии сигнала управляющего устройства. Ниже на скриншоте приведён пример с режимом «По датчику освещённости», когда мини-контроллер не видит сигнал датчика освещённости:
Далее дано описание сценариев появления восклицательного знака в зависимости от режимов работы мини-контроллера светильников:
- в режиме «Фиксированная яркость» восклицательный знак не появляется никогда;
- в режиме работы «По датчику освещённости» восклицательный знак появляется, если мини-контроллер не видит ни одного датчика освещённости в своей группе mesh-сети;
- в режиме работы «По сигналу присутствия» восклицательный знак появляется, если мини-контроллер не видит ни одного устройства Luxnet, транслирующего сигнал присутствия, в своей группе mesh-сети;
- в режиме работы «Гибридный» восклицательный знак появляется, если мини-контроллер не видит ни одного устройства Luxnet, транслирующего сигнал присутствия, в своей группе mesh-сети.
Когда мини-контроллер светильника начинает видеть управляющее устройство, восклицательный знак в приложении исчезает в течение 1-2 секунд. Восклицательный знак снова появится, если в течение времени удержания сигнала присутствия (по умолчанию 60 с.) мини-контроллер не будет видеть управляющее устройство.
Чтобы обновить статус восклицательного знака, необходимо выйти из настроек мини-контроллера в общий список устройств, а затем снова вернутся в настройки мини-контроллера в раздел «Режим работы».
¶ Настройка параметров светильника

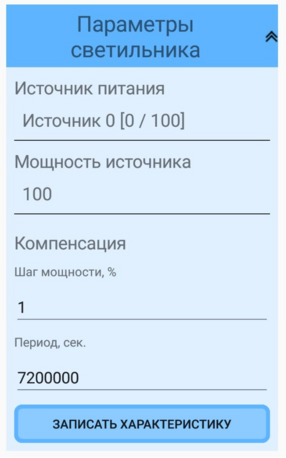

Раздел «Параметры светильника» позволяет задать параметры источника питания (LED-драйвера) и компенсации деградации.
Параметр «Источник питания» позволяет задать настройки источника питания светодиодов. Для этого необходимо нажать на тип источника питания, и, в открывшемся меню, выбрать один из предустановленных источников, либо ввести параметры источника питания вручную, выбрав пункт «Ручной ввод».
В случае выбора ручного ввода, необходимо будет ввести два параметра:
- Процент диммирования для минимальной мощности.
- Процент диммирования для максимальной мощности.
Значения соответствуют напряжению, ниже или выше которого яркость светильника уже не меняется. Например, если источник питания предполагает диапазон управления 1-10В, то для минимальной мощности следует установить 10%, а для максимальной – 100%, если источник предполагает эффективный диапазон 0-9В, то для минимальной мощности устанавливать 0%, а для максимальной 90%.
Настройка «Компенсация» позволяет ввести параметры компенсации старения светодиодов светильника. Характеристика задается двумя параметрами:
- Шаг мощности.
- Период.
«Шаг мощности» задает значение, на которое увеличивается мощность, выдаваемая источником питания, а «Период» задает значение интервала, через который происходит увеличение мощности. Эти значения определяются по характеристике старения светодиодов светильника.
Пример: светильник имеет характеристику потери яркости 5% за каждые 10 000 часов. Например, мы хотим, чтобы мощность менялась максимально плавно по 1%. Тогда «Шаг мощности» равен 1%, а «Период» 7 200 000 секунд (10 000 часов / 5% = 2 000 часов = 7 200 000 секунд).
Также для корректной работы в параметре «Мощность источника» необходимо прописать мощность светильника, к которому подключен мини-контроллер.
Для сохранения установленных параметров светильника необходимо нажать на кнопку «Записать характеристику».
Если на мини-контроллере необходимо отключить функцию компенсации старения светодиодов (например, на LED-драйвере светильника этот функционал уже присутствует), то необходимо в параметре «Компенсация» в настройке «Шаг мощности, %» выставить ноль.
¶ Установка времени наработки
Раздел настроек «Время наработки» позволяет установить время наработки светильника. Для нового светильника следует установить время наработки «0», для старого - то время, которое он уже проработал до установки мини-контроллера светильника. Для этого необходимо в блоке «Время наработки» нажать на текущее показание, при помощи открывшейся клавиатуры нужно ввести требуемое значение.
Для сохранения установленного времени наработки необходимо нажать на кнопку «Записать время наработки».
¶ Отправка команд в mesh-сеть

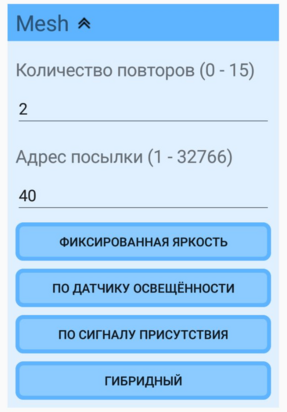

Раздел «Mesh» позволяет отправлять при помощи приложения команды по mesh-сети для настройки режимов работы контроллеров/мини-контроллеров светильников.
Параметр «Количество повторов» устанавливает, сколько раз в mesh-сеть повторно будет отправлена необходимая команда. По умолчанию значение равно двум. Данный параметр создан для более надежной доставки команд по mesh-сети.
Настройка «Адрес посылки» позволяет указать группу в mesh-сети, в которую будет отправлена команда. Мини-контроллер может отправлять команду, как в свою группу mesh-сети, так и в ту, к которой он не относится, но только в рамках своей mesh-сети.
Если в адресе посылки указать группу, в которой находится сам мини-контроллер, то он также примет и выполнит отправленную собой команду на установку режима работы.
¶ Настройка сетевых параметров

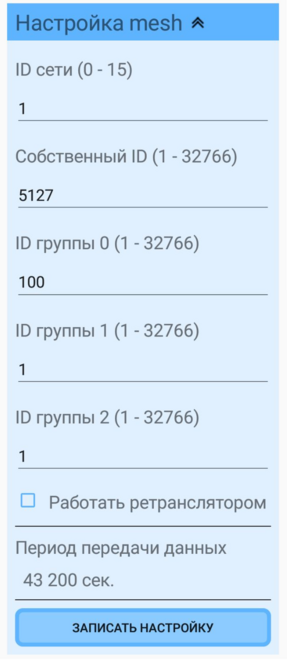

Раздел «Настройка mesh» позволяет настроить параметры сети, в которой работает мини-контроллер светильника.
- 🔹 ID сети. Идентификатор принадлежности к сети позволяет разнести устройства на отдельные независимые сети (глобальные группы).
- 🔹 Собственный ID. Здесь указывается собственный идентификатор устройства в рамках одной сети.
- 🔹 ID группы 0, ID группы 1, ID группы 2. Каждое устройство может принадлежать к трём группам в рамках одной сети и контролироваться устройствами управления этих групп. Если мини-контроллер должен принадлежать только одной группе, следует указать этот номер в каждом пункте.
- 🔹 Работать ретранслятором. Установленная галочка разрешает работать мини-контроллеру светильника в качестве ретранслятора для передачи сообщений и команд дальше по цепочке светильников.
- 🔹 Период передачи данных. Позволяет задать в мини-контроллере период отправки в mesh-сеть информации (получаемой модулем сопряжения с ПК Luxnet Hub) о своих параметрах и характеристиках работы.
Нельзя допускать, чтобы в одной сети были устройства с одинаковым собственным ID.
Режим ретранслятора необходимо использовать только в том случае, если команда от устройства управления (например, радиометки) не доходит стабильно до мини-контроллера светильника или данные от того же мини-контроллера не доходят стабильно до модуля сопряжения с ПК. В этом случае в качестве ретрансляторов рекомендуется использовать один или несколько мини-контроллеров светильника, находящихся на границе приёма, но ещё стабильно принимающие команды от устройств управления или стабильно передающих данные на модуль сопряжения с ПК.
Не рекомендуется включать режим ретранслятора всем мини-контроллерам светильников, поскольку это может вызвать нарушения в работе сети.
Если мини-контроллер принадлежит нескольким группам, то надо учитывать, что устройства управления этих групп могут пытаться управлять мини-контроллером разнонаправленно. Например, датчик освещённости одной группы будет пытаться повысить яркость, а датчик освещённости из другой группы - понизить, что может вызвать непредсказуемое и неадекватное поведение светильника.
Для сохранения сетевых параметров мини-контроллера светильника необходимо нажать на кнопку «Записать настройку».
¶ Настройка мощности сигнала
Раздел «Передача данных» позволяет настраивать мощность Bluetooth-сигнала мини-контроллера светильника.

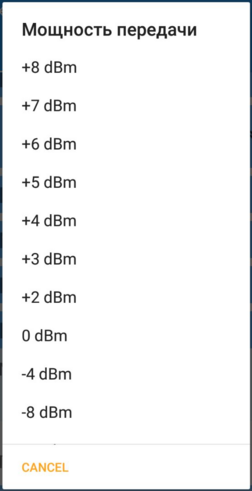

При нажатии на параметр «Мощность передачи» откроется дополнительное окно, где, выбрав соответствующее значение, можно увеличить или уменьшить мощность сигнала мини-контроллера.
Стандартная мощность передачи данных в настройках мини-контроллера равна значению «0 дБм».
¶ Работа с прошивкой
В самом низу настроек мини-контроллера светильника находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки. Если версия ПО неактуальная, то под текущей версией прошивки блока будет отображаться кнопка «Обновить на XX.XX», где XX.XX – версия актуального ПО.

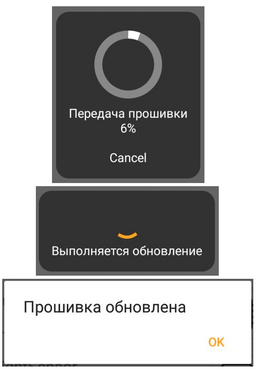

Если нажать на данную кнопку, начнётся процесс передачи ПО на устройство. Затем произойдёт обновление прошивки и, в случае успеха, появится окно с сообщением о завершении обновления встроенного ПО.
Если версия ПО актуальная, то под текущей версией прошивки блока будет отображаться кнопка «Версия актуальна».
После обновления встроенного ПО на одном мини-контроллере светильника удобно воспользоваться функцией обновления прошивки через mesh-сеть на других мини-контроллерах светильников. Это позволяет не обновлять ПО на каждом мини-контроллере по отдельности. Чтобы произвести массовое обновление прошивок, необходимо на контроллере с актуальной версией ПО нажать на кнопку «Раздавать прошивку», после чего откроется окно, в котором нужно ввести количество попыток обновления прошивок. Рекомендуемое значение – 3.
В следующем открывшемся окне необходимо ввести время жизни задачи на обновление встроенного ПО. Рекомендуемое значение – 4. Значение задается в зависимости от конкретных условий применения. Если требуется успеть обновить встроенное ПО до установки следующей партии, то достаточно 4-8 часов. Если необходимо, чтобы встроенное ПО обновилось и на следующей устанавливаемой партии, то время жизни задачи можно увеличить.
Если требуется отменить задачу на массовое обновление встроенного ПО мини-контроллеров, то в параметрах количество попыток обновления и во времени жизни задачи необходимо указать значение 0.
