¶ Основной экран приложения
Приложение LiveLight для мобильных телефонов и планшетов с ОС Андроид предназначено для настройки по беспроводной технологии Bluetooth устройств системы Luxnet. На основном экране приложения LiveLight в левом верхнем углу указано название и версия самого приложения, в правом же верхнем углу расположена кнопка «Искать», которая позволяет производить поиск устройств Luxnet.
После нажатия на кнопку «Искать» на её месте появляется кнопка «Поиск», которая:
◾ сообщает, что приложение производит поиск устройств Luxnet;
◾ при повторном нажатии позволяет вручную остановить поиск устройств Luxnet.
Также на основном экране присутствуют разделы «Устройства» и «Встроенное ПО», подробное описание которых будет дано ниже.
¶ Раздел «Устройства»
После запуска приложения модуль управления на телефоне начнет поиск устройств системы Luxnet. Найденные блоки будут добавляться в отображаемый список раздела «Устройства» мобильного приложения. При необходимости поиск можно повторить, проведя пальцем вниз по полю со списком найденных устройств или же нажать на кнопку «Искать» в правом верхнем углу основного экрана приложения. Для настройки интересующего элемента системы необходимо нажать на него в списке, после этого откроется экран с параметрами работы и настройками устройства.
В зависимости от модели смартфона может быть ограничение на количество контроллеров светильников, которые можно последовательно перебирать, включая/выключая свет. Если число контроллеров превышено, то для управления следующими устройствами может потребоваться полностью закрыть приложение и открыть его заново.

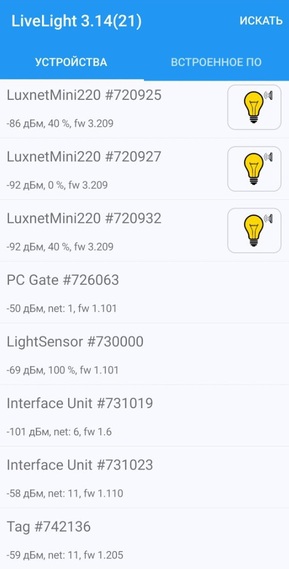

В разделе «Устройства» у каждого контроллера светильника (LightMesh), мини-контроллера светильника и реле (LuxnetMini220) под названием устройства имеется информационная строка, которая содержит следующие данные:
- уровень сигнала по Bluetooth между устройством с приложением «LiveLight» и контроллером светильника/реле в дБм;
- уровень диммирования в процентах;
- версия прошивки.
Справа от названия устройства присутствует кнопка с изображением лампочки, которая позволяет включать и выключать светильник. Ещё правее от изображения лампочки отображаются видимые контроллером/мини-контроллером/реле управляющие сигналы: датчика присутствия и освещенности.
В качестве датчика присутствия в системе Luxnet может выступать персональная радиометка Luxnet Tag и модуль сопряжения со счетчиком электроэнергии Luxnet Energymeter, в качестве же датчика освещённости - датчик освещённости Luxnet Sensor.
Ниже на скриншоте приведён пример, где контроллер/мини-контроллер/реле видит одновременно сигнал датчика присутствия (символ в виде радиометки в правом верхнем углу от изображения лампочки) и датчика освещённости (символ в виде половины солнца в правом нижнем углу от изображения лампочки):
Когда контроллер/мини-контроллер/реле (вне зависимости от выбранного режима работы) начинает видеть сигнал датчика присутствия, изображение радиометки рядом с лампочкой появляется в течение 2-3 секунд после повтороного обновления списка устройств на основном экране приложения. Изображение радиометки исчезает, если в течение времени удержания сигнала присутствия (по умолчанию 60 с.) контроллер/мини-контроллер/реле не будет видеть сигнал датчика присутствия. Алгоритм отображения символа сигнала датчика освещённости аналогичен отображению символа датчика присутствия, только на контроллере/мини-контроллере/реле обязательно должен быть выбран режим работы, связанный с сигналом датчика освещённости («По датчику освещённости» или «Гибридный»).
Для обновления статуса видимости сигнала датчика присутствия и датчика освещённости необходимо повторно произвести поиск устройств.
Чтобы понять, какой из смонтированных контроллеров/мини-контроллеров/реле имеет тот или иной ID, можно нажимать на изображение лампочки, при этом будет включаться/выключаться выбранный реальный светильник.
Статус светильника (изображение лампочки) в приложении может не соответствовать действительности, особенно если светильником параллельно управляют несколько устройств. Например, если из приложения светильник погасить, а с радиометки включить – статус в приложении будет «погашен», но по факту светильник будет гореть. Статус обновится только после запуска повторного поиска устройств.
Первое включение/выключение светильника может происходить с задержкой, поскольку требуется установление соединения с контроллером/реле.
У датчика освещённости (LightSensor) под названием устройства также имеется информационная строка, которая содержит следующие данные:
- уровень сигнала по Bluetooth между устройством с приложением «LiveLight» и датчиком освещённости в дБм;
- уровень выходной мощности датчика освещенности;
- версия прошивки.
Информационная строка под названием конкретного модуля сопряжения со счетчиком электроэнергии (Interface Unit), персональной радиометки (Tag) и модулем сопряжения с ПК (PC Gate) отображает следующую информацию:
- уровень сигнала по Bluetooth между устройством с приложением «LiveLight» и модулем сопряжения со счетчиком электроэнергии/радиометкой/модулем сопряжения с ПК в дБм;
- номер mesh-сети;
- версия прошивки.
Подробное описание настроек устройств системы Luxnet приведено в других статьях по мобильному приложению данной базы знаний.
¶ Раздел «Встроенное ПО»

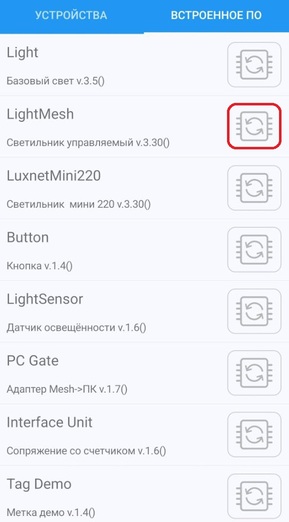

Раздел «Встроенное ПО» предназначен для обновления встроенного ПО устройств системы Luxnet. Для начала процедуры обновления необходимо напротив интересующего типа устройства нажать на кнопку обновления (кнопка обновления на скриншоте ниже выделена красным).

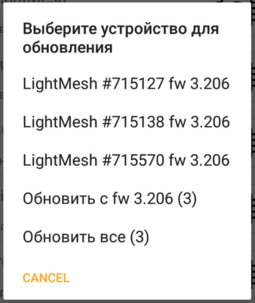

Для примера рассмотрим процесс обновления контроллера светильника (обозначается в мобильном приложении как LightMesh). При нажатии на кнопку обновления откроется окно для выбора оборудования, чьё встроенное ПО можно обновить следующими способами:
- для каждого устройства по отдельности;
- для устройства с одной версией встроенного ПО;
- для всех доступных устройств.

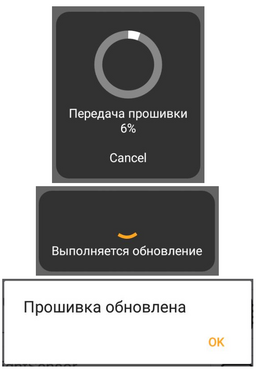

После выбора необходимого способа обновления начнётся процесс передачи прошивки на устройство. Далее произойдёт обновление прошивки и, в случае успеха, появится окно с сообщением о завершении обновления встроенного ПО.
