¶ Общее описание настроек модуля сопряжения со счетчиком электроэнергии

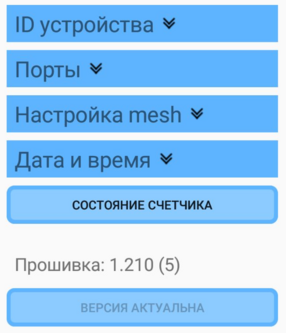

Модуль сопряжения со счетчиком электроэнергии идентифицируется в приложении как устройство Interface Unit #xxxx, где xxxx – уникальный заводской идентификатор устройства.
- ID устройства. Настройка уникального идентификатора устройства используется при производстве, не рекомендуется менять ID при эксплуатации.
Нельзя допускать, чтобы на одном объекте были установлены устройства с одинаковым идентификатором.
- Порты. Здесь можно задавать, какие команды управления контроллеров/мини-контроллеров будут отправлены в эфир, в зависимости от поступивших на порты устройства сигналов.
- Настройка mesh. Сетевые параметры устройства позволяют задать настройки для группового управления в mesh-сети.
- Дата и время. В данном разделе производится выбор часового пояса.
- Состояние счётчика. При нажатии на данную кнопку происходит отображение показаний счётчика.
- Работа с прошивкой. Под панелью настроек находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки, а также обновить её.
¶ Настройка ID устройства
Раздел «Настройка ID» позволяет изменять идентификатор устройства. Поскольку идентификаторы задаются при производстве и являются уникальными, а в рамках одного объекта нельзя допускать работу модулей с одинаковым ID, то не рекомендуется менять данную настройку.
Для сохранения нового идентификатора устройства необходимо нажать на кнопку «Записать ID».
¶ Конфигурирование портов
Раздел «Порты» предназначен для настройки режимов работы интерфейсов Р1/Р2/Р3/Р4 модуля сопряжения со счётчиком электроэнергии.
Если к портам Р1/Р2/Р3/Р4 подключить кнопки или сторонние устройства управления (датчики движения/присутствия или камеры с видеоаналитикой присутствия человека), которые выдают дискретные сигналы, тогда при помощи данных подключенных кнопок и управляющих устройств будет возможно управлять контроллерами/мини-контроллерами светильников системы, т.е. модуль сопряжения со счётчиком электроэнергии может выступать в качестве модуля интеграции стороннего оборудования в систему Luxnet.
При выборе стороннего оборудования, подключаемого к модулю сопряжения с электросчётчиком, проконсультируйтесь с технической поддержкой разработчика системы Luxnet.

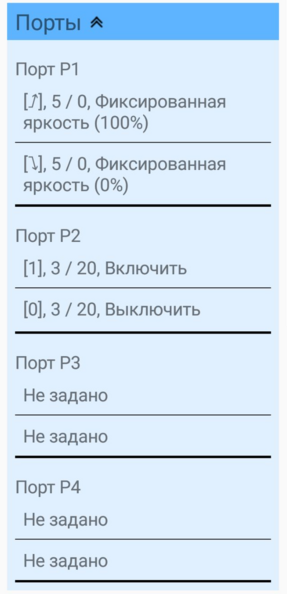

Порты модуля сопряжения с электросчётчиком работают в дискретном режиме, т.е. в зависимости от своего состояния (есть сигнал/нет сигнала) они формируют команду управления контроллерами/мини-контроллерами светильников, которая будет отправлена модулем сопряжения с электросчётчиком в эфир. На скриншоте ниже показано, как выглядит интерфейс раздела «Порты», где для всех портов на каждое состояние (есть сигнал/нет сигнала) можно задать свою команду управления контроллерами/мини-контроллерами светильников, нажав на верхнюю либо нижнюю строку с режимами работы под названием порта.
На каждом порте в интерфейсе приложения верхняя строка с заданным режимом работы сообщает, какая команда будет отправлена в эфир при наличии сигнала на порте, нижняя строка – какая команда будет отправлена при отсутствии сигнала на порте. Параметры работы содержат следующую информацию:
- Тип срабатывания порта (символ в квадратных скобках):
А. «Стрелка вверх» – работа «По фронту», т.е. единоразовая отправка команды в момент появления (переход с «0» на «1») сигнала по порте.
Б. «Стрелка вниз» – работа «По срезу», т.е. единоразовая отправка команды в момент исчезновения (переход с «1» на «0») сигнала по порте.
В. «Единица» – работа «По высокому уровню», т.е. постоянная отправка команды, пока сигнал присутствует на порте.
Г. «Ноль» – работа «По низкому уровню», т.е. постоянная отправка команды, пока сигнал отсутствует на порте.
Ниже показаны окна выбора типа срабатывания во время задания режима работы:
- Параметры трансляции сигнала (числовые значения, записанные через наклонную черту):
А. Первое число – длительность трансляции в эфир сигнала с командой.
Б. Второе число – период повтора трансляции в эфир сигнала с командой.
Поскольку при работе «По фронту» и «По срезу» команда отправляется только один раз при появлении/исчезновении сигнала на порте, т.е. такой параметр как «Период повтора сигнала» в этих режимах отсутствует, поэтому у них всегда второе число будет нулём.
Ниже показаны окна настроек трансляции сигнала во время задания режима работы:
- Команда на установку режима работы контроллеров/мини-контроллеров. Ниже показано окно выбора данной команды:
Указанные выше режимы работы соответствуют режимам, реализованным на контроллерах/мини-контроллерах светильников. Единственные отличные режимы (о которых будет написано ниже) это «Сигнал датчика присутствия», «Увеличить яркость», «Уменьшить яркость».
А. При выборе режима «Сигнал датчика присутствия» модуль сопряжения будет сам транслировать сигнал присутствия при поступлении/отсутствии сигналов на портах Р1/Р2/Р3/Р4. Дополнительным параметром при выборе данного режима является «Дальность распространения» (см. скриншот ниже), которая задаёт количество ретрансляций сигнала присутствия (от 0 до 31), т.е. через сколько контроллеров, работающих в режиме ретранслятора, будет отправлен сигнал присутствия.
Режим «Сигнал датчика присутствия» необходим в сценариях, когда одной группой контроллеров/мини-контроллеров светильников нужно управлять сразу несколькими сторонними устройствами управления, например, датчиками присутствия, которые интегрированы в систему Luxnet через модули сопряжения с электросчётчиками. Пусть имеется большое помещение сложной формы, которое может контролировать не менее двух датчиков, а свет во всём помещении должен включаться полностью, если в нём присутствует хотя бы один человек, и выключаться, если в помещении никого нет. Такую задачу можно решить, настроив все контроллеры/мини-контроллеры на режим «По сигналу присутствия», а модули сопряжения с электросчётчиками на режим «Сигнал датчика присутствия» при поступлении на Р1/Р2/Р3/Р4 дискретного сигнала о присутствии/отсутствии человека.
Б. «Увеличить яркость» позволяет отправлять команды контроллерам/мини-контроллерам на увеличение яркости светильника с определённым заданным шагом.
В. Режим «Уменьшить яркость» работает аналогично режиму «Увеличить яркость», но только отправляет команды на уменьшение яркости светильника (также с определённым заданным шагом).
Контроллер/мини-контроллер должен работать в режиме «Фиксированная яркость», чтобы принимать и выполнять команды «Увеличить яркость»/«Уменьшить яркость» от модуля сопряжения со счётчиком.
Для корректной работы режимов «Увеличить яркость» и «Уменьшить яркость» в их разделах настройки «Тип срабатывания» параметры длительности и периода трансляции заданы на уровне прошивки модуля сопряжения со счётчиком и не подлежат изменению через интерфейс приложения. В режимах «Увеличить/Уменьшить яркость» длительность трансляции равна 1 с., период трансляции – 2 с.
¶ Настройка сетевых параметров

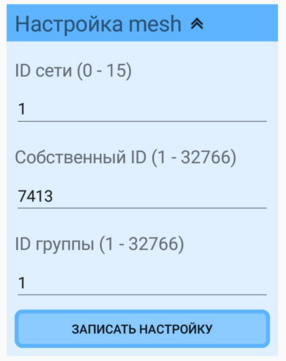

Раздел «Настройка mesh» позволяет настроить параметры сети, в которой работает модуль сопряжения со счетчиком.
- 🔹 ID сети. Идентификатор принадлежности к сети позволяет разнести устройства на отдельные независимые сети (глобальные группы).
- 🔹 Собственный ID. Здесь указывается собственный идентификатор устройства в рамках одной сети.
- 🔹 ID группы. Каждый модуль сопряжения со счетчиком может принадлежать только к одной группе и, соответственно, управлять устройствами (например, через дополнительно подключенные кнопки к модулю сопряжения со счетчиком, см. схему подключения модуля сопряжения со счетчиком), находящимися только в этой группе.
Нельзя допускать, чтобы в одной сети были устройства с одинаковым собственным ID.
Для сохранения сетевых параметров модуля сопряжения со счетчиком необходимо нажать на кнопку «Записать настройку».
¶ Настройка даты и времени
«Дата и время» позволяет настроить часовой пояс, в котором работает оборудование.

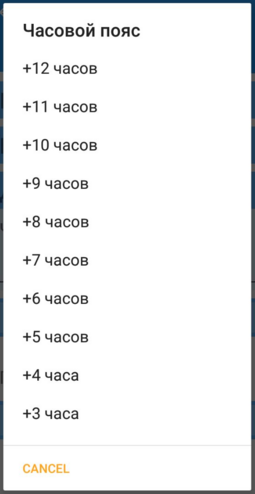

Для этого необходимо нажать на «Часовой пояс» и в открывшемся списке выбрать корректный часовой пояс.
¶ Отображение состояние счётчика

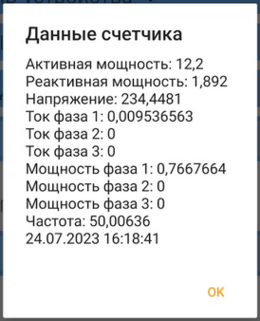

При нажатии на кнопку «Состояние счётчика» откроется окно, отображающее показания, снятые со счётчика.
¶ Работа с прошивкой
В самом низу настроек модуля сопряжения со счетчиком находится раздел по работе со встроенным ПО, где можно посмотреть версию прошивки. Если версия ПО неактуальная, то под текущей версией прошивки блока будет отображаться кнопка «Обновить на XX.XX», где XX.XX – версия актуального ПО.

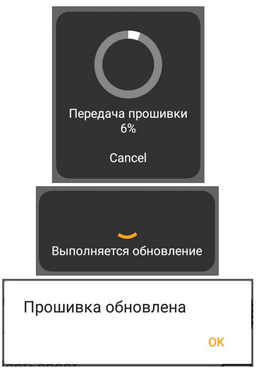

Если нажать на данную кнопку, начнётся процесс передачи ПО на устройство. Затем произойдёт обновление прошивки и, в случае успеха, появится окно с сообщением о завершении обновления встроенного ПО.
Если версия ПО актуальная, то под текущей версией прошивки блока будет отображаться кнопка «Версия актуальна».
