¶ Состав панели с параметрами всех электросчётчиков
Панель сводных параметров всех электросчётчиков состоит из следующих дашбордов:
- Панель среднего значения тока потребления по всем электросчетчикам за 1 час - отображает среднее значение тока потребления по всем электросчетчикам системы за 1 час.
- Панель среднего значения мощности по всем электросчетчикам за 1 час - показывает среднее значение мощности по всем электросчетчикам системы за 1 час.
- Панель среднего значения напряжения и частоты сети по всем электросчетчикам за 1 час - отображает среднее значение напряжения и частоты сети по всем электросчетчикам системы за 1 час.
- Панель cреднего значения активной и реактивной энергии прямого действия (суммарно) по всем электросчётчикам за 1 час - показывает cреднее значение активной и реактивной энергии прямого действия (суммарно) по всем электросчётчикам системы за 1 час.
Панель сводных параметров всех электросчётчиков представляет из себя набор дашбордов, где изображены графики зависимости средних значений за час параметров работы электросчётчиков от времени. Данная панель удобна для анализа работы всей электросистемы объекта в целом.
На всех панелях вычисление значений для графиков происходит следующим образом: в каждой временной точке графика по необходимому параметру высчитывается среднее значение по одному счётчику за последний час. Зная в каждой точке среднее значение за последний час по каждому счётчику, происходит вычисление среднего значения параметра уже по всем счётчикам в системе.
Ниже представлены примеры дашбордов с графиками, из которых состоит панель сводных параметров всех электросчётчиков.

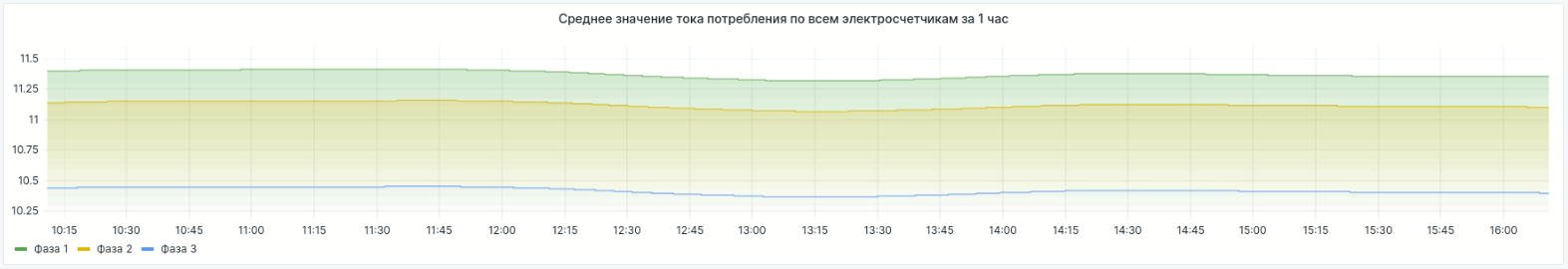

¶ Панель среднего значения тока потребления по всем электросчетчикам за 1 час

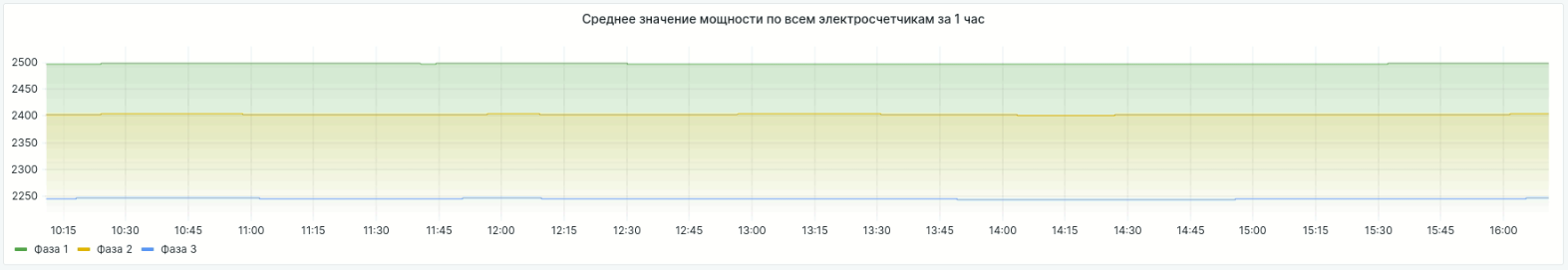

¶ Панель среднего значения мощности по всем электросчетчикам за 1 час
¶ Панель среднего значения напряжения и частоты сети по всем электросчетчикам за 1 час

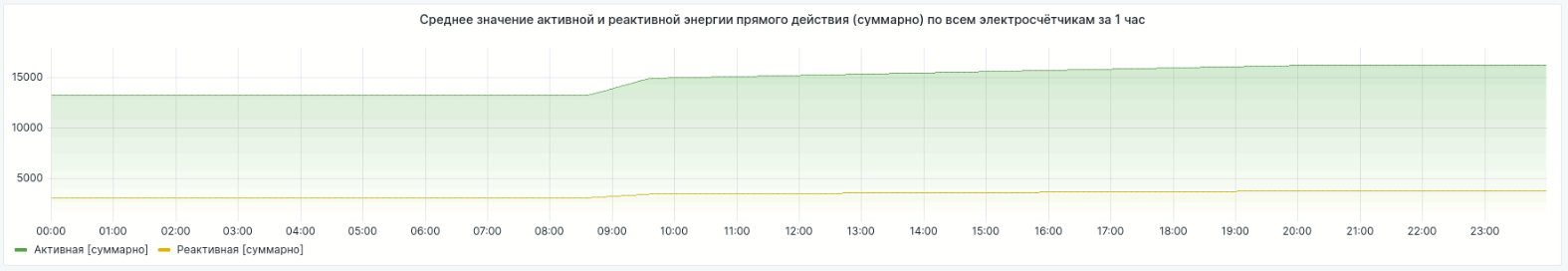

¶ Панель cреднего значения активной и реактивной энергии прямого действия (суммарно) по всем электросчётчикам за 1 час
