¶ Состав панели с параметрами электросчётчика
Панель с параметрами электросчётчика состоит из следующих дашбордов:
- Панель с информацией об устройстве - отображает основную информацию о модуле сопряжения со счётчиком электроэнергии.
- Панель с напряжением и частотой сети - показывает значение напряжения и частоты сети, в которой работает электросчётчик.
- Панель со значением тока по фазам - отображает значения тока по фазам, которые фиксирует электросчётчик.
- Панель с суммарной активной энергией прямого направления - показывает суммарную активную энергию прямого направления выбранного счётчика.
- Панель с разницей активной энергией прямого действия за период - отображает значение активной энергии прямого действия за выбранный в настройках панели с параметрами электросчётчика период.
- Панель с разницей реактивной энергией прямого действия за период - показывает значение реактивной энергии прямого действия за выбранный в настройках панели с параметрами электросчётчика период.
Панель с параметрами электросчётчика представляет из себя набор параметров модуля сопряжения со счётчиком электроэнергии и показаний от подключенного к модулю электросчётчика. Информация на данной панели представлена в виде графиков и числовых дашбордов. Панель с параметрами электросчётчика предназначена не для массового, а для индивидуального анализа работы оборудования, поэтому на панели можно просматривать информацию, поступившую только от одного конкретного модуля сопряжения со счётчиком электроэнергии. Ниже будет дано описание каждого дашборда данной панели.

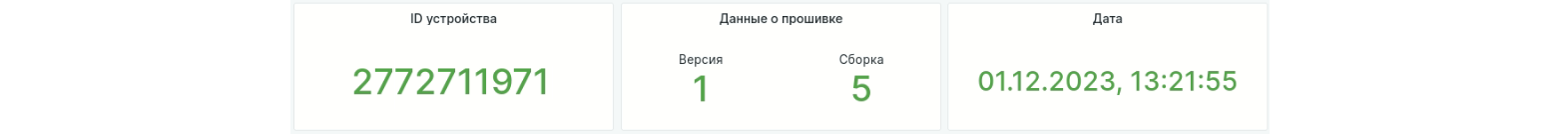

¶ Панель с информацией об устройстве
Панель с информацией об устройстве показывает нам основную информацию по одному конкретному модулю сопряжения со счётчиком электроэнергии на конец временного периода, выбранного в настройках панели с параметрами электросчётчика, и состоит из 3 блоков:
- ◾ ID устройства – уникальный идентификатор модуля сопряжения со счётчиком электроэнергии.
- ◾ Данные о прошивке – информация о версии и сборке встроенного ПО модуля сопряжения со счётчиком электроэнергии.
- ◾ Дата – дата и время, настроенные в счётчике.

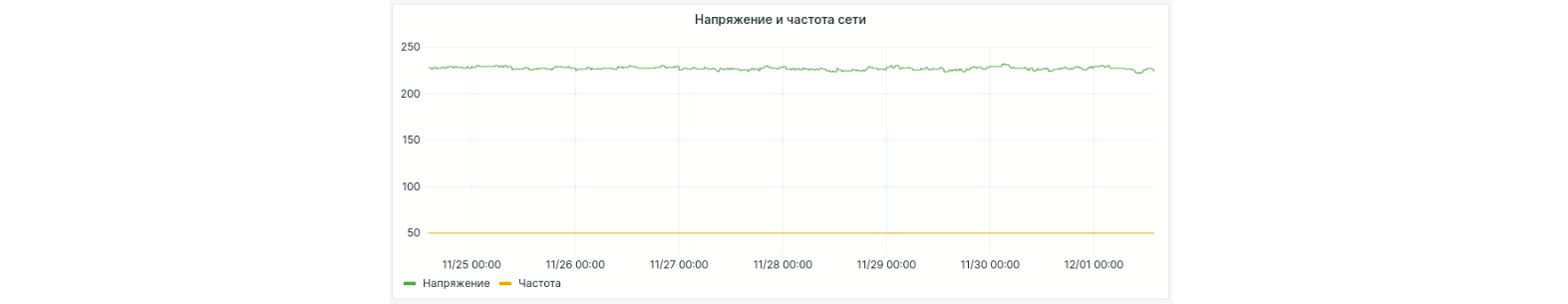

¶ Панель с напряжением и частотой сети
Панель с напряжением и частотой сети отображает в виде графиков значения напряжения и частоты сети, в которой работает электросчётчик на протяжении временного периода, выбранного в настройках панели с параметрами электросчётчика.

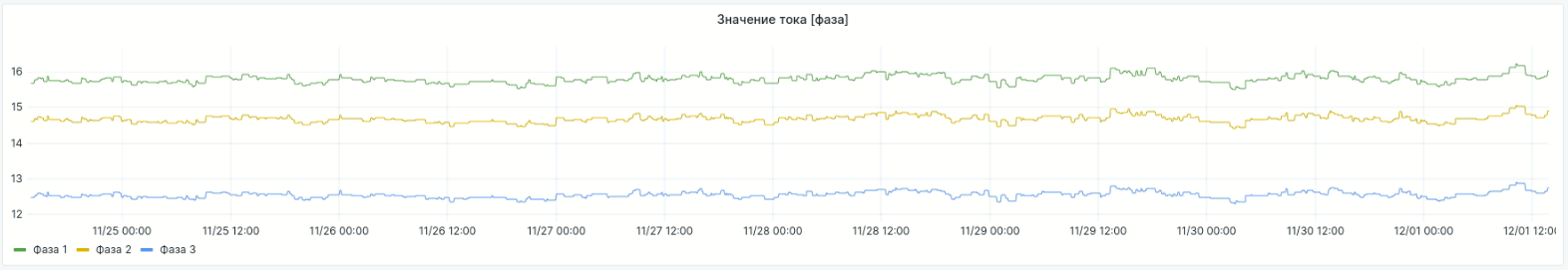

¶ Панель со значением тока по фазам
Панель со значением тока по фазам показывает в виде графиков значения тока по фазам, которые фиксирует электросчётчик на протяжении временного периода, выбранного в настройках панели с параметрами электросчётчика.
¶ Панель с суммарной активной энергией прямого направления
Панель с суммарной активной энергией прямого направления отображает в первом дашборде значение суммарной активной энергией прямого направления на конец выбранного периода в настройках панели с параметрами электросчётчика, а второй дашборд показывает динамику изменения этого значения за выбранный период в виде графика.

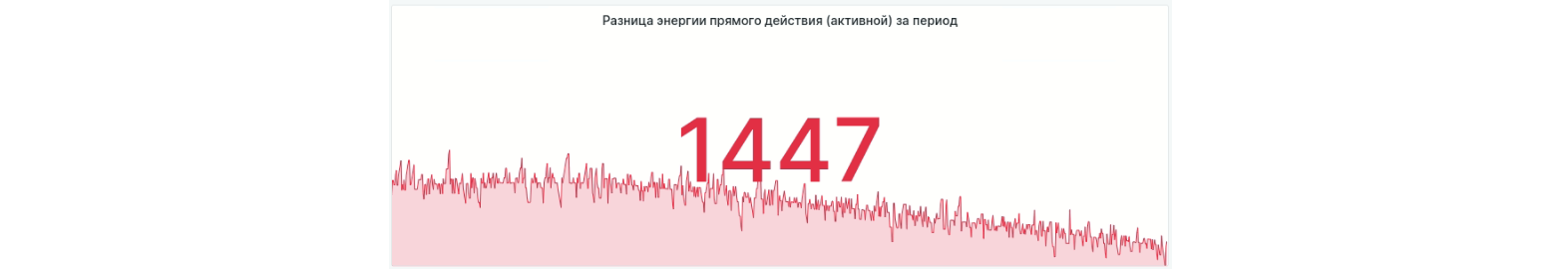

¶ Панель с разницей активной энергией прямого действия за период
Данная панель отображет значение активной энергии прямого действия за выбранный период (т.е. отображается разница значения на конец выбранного периода и значения на начало периода), фиксированное электросчётчиком. Также вместе с самим значением на дашборде присутствует график изменения активной энергии прямого действия за выбранный период.
На данной панели числовое значение и график могут менять цвет отображения в зависимости от величины самого значения. В стандартных настройках дашбордов при значении показания от 0 до 80 само число и график отображаются зелёным цветом, при значении 80 и выше - красным.

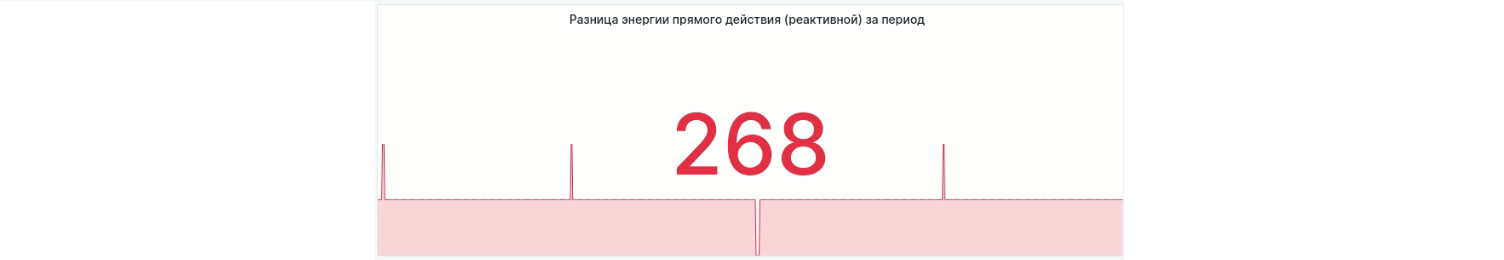

¶ Панель с разницей реактивной энергией прямого действия за период
Панель отображет значение активной энергии прямого действия за выбранный период (т.е. отображается разница значения на конец выбранного периода и значения на начало периода), фиксированное электросчётчиком. Помимо самого значения, на дашборде присутствует график изменения реактивной энергии прямого действия за выбранный период.
На данной панели числовое значение и график могут менять цвет отображения в зависимости от величины самого значения. В стандартных настройках дашбордов при значении показания от 0 до 80 само число и график отображаются зелёным цветом, при значении 80 и выше - красным.
