¶ Состав панели с параметрами светильника
Панель с параметрами светильника состоит из следующих дашбордов:
- Панель с информацией об устройстве - отображает основную информацию о контроллере/мини-контроллере светильника.
- Панель с настройками уровней яркости - показывает уровни яркости, на которых работает светильник.
- Панель с уровнем базовой мощности - отображает уровень базовой мощности.
Панель с параметрами светильника представляет из себя набор параметров и характеристик контроллера/мини-контроллера и подключенного к нему светильника. Информация на данной панели представлена в виде графиков и числовых дашбордов. Панель с параметрами светильника предназначена не для массового, а для индивидуального анализа работы оборудования, поэтому на панели можно просматривать информацию, поступившую только от одного конкретного контроллера/мини-контроллера светильника. Ниже будет дано описание каждого дашборда данной панели.
¶ Панель с информацией об устройстве

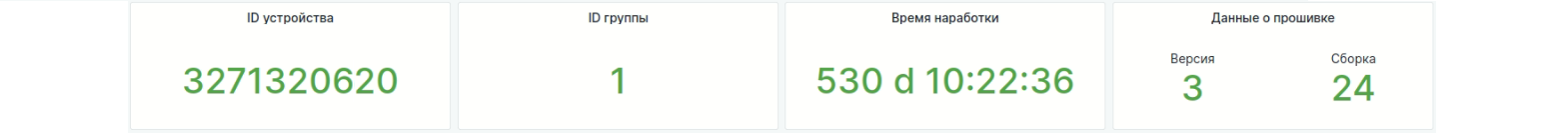

Панель с информацией об устройстве показывает нам основную информацию по одному конкретному контроллеру/мини-контроллеру светильника на конец временного периода, выбранного в настройках панели с параметрами светильника, и состоит из 4 блоков:
- ◾ ID устройства – уникальный идентификатор контроллера/мини-контроллера светильника.
- ◾ ID группы – номер группы в сети, к которой принадлежит контроллер/мини-контроллер светильника.
- ◾ Время наработки – общее время работы светильника.
- ◾ Данные о прошивке – информация о версии и сборке встроенного ПО контроллера/мини-контроллера светильника.
¶ Панель с настройками уровней яркости

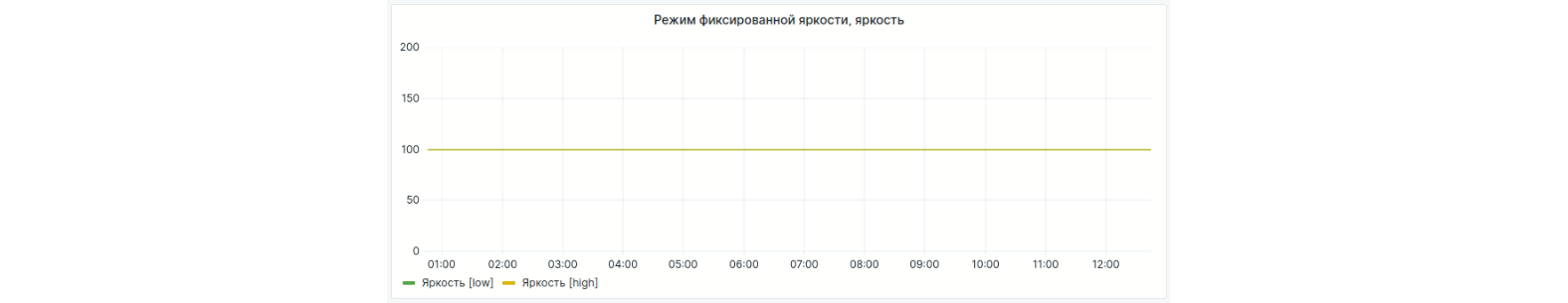

Панель с настройками уровней яркости показывает в виде графика максимальный («Яркость [high]») и минимальный («Яркость [low]») уровень яркости в процентах, которые зависят от режима работы контроллера/мини-контроллера светильника. Данные на графике отображаются за временной период, который выбран в настройках панели с параметрами светильника.
Описание параметров «Яркость [high]» и «Яркость [low]» приведено в статье «Основная панель с перечнем устройств», подробная информация по режимам работы контроллера и мини-контроллера светильника дана в статьях «Настройка контроллера светильника Luxnet Module» и «Настройка контроллера светильника Luxnet Module Mini»
¶ Панель с уровнем базовой мощности

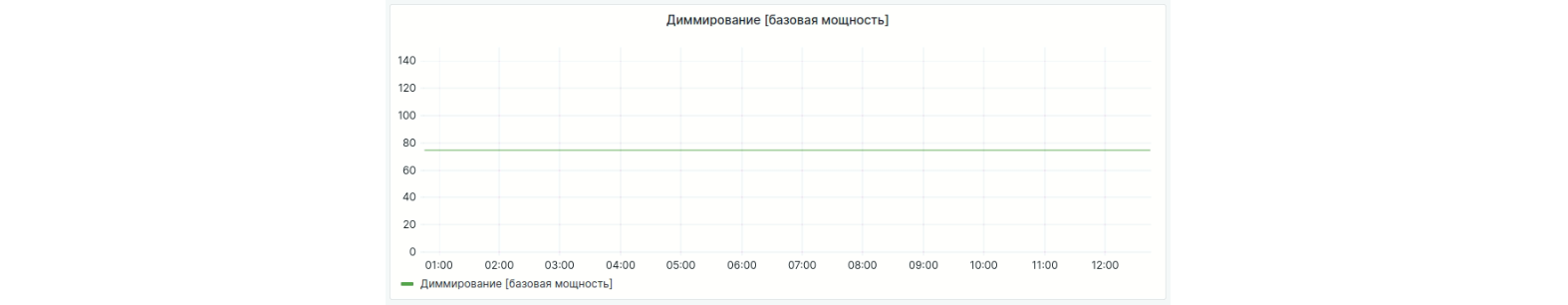

Панель с уровнем базовой мощности отображает в виде графика уровень базовой мощности, на которой работает контроллер/мини-контроллер светильника. Данные на графике отображаются за временной период, выбранный в настройках панели с параметрами светильника.
Описание параметров контроллера и мини-контроллера светильника приведено в статьях «Настройка контроллера светильника Luxnet Module» и «Настройка контроллера светильника Luxnet Module Mini».
