¶ Состав основной панели с перечнем устройств
Основная панель с перечнем устройств состоит из следующих дашбордов:
- Панель доступности светильников - отображает доступность контроллеров/мини-контроллеров светильников.
- Панель доступности электросчётчиков - показывает доступность модулей сопряжения с электросчётчиками.
- Панель светильников - отображает настройки и состояние контроллеров/мини-контроллеров светильников.
- Панель электросчётчиков - отображает настройки и модулей сопряжения с электросчётчиками.
Основная панель с перечнем устройств представляет из себя набор таблиц, в каждой строке которой отображается информацию по каждому отдельному устройству, что позволяет производить общий анализ работы всех модулей сразу. Ниже будет дано описание каждого дашборда данной панели.
¶ Панель доступности светильников

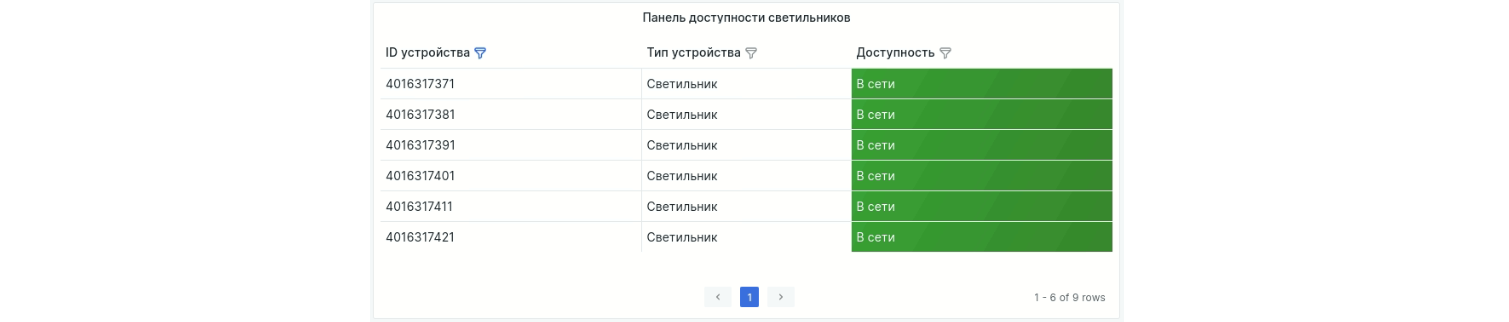

Панель доступности светильников показывает нам статус доступности контроллеров/мини-контроллеров светильников. Показания на дашборде отображаются на конец временного периода, выбранного в настройках основной панели с перечнем устройств. Панель состоит из трёх столбцов:
- ◾ ID устройства – уникальный идентификатор контроллера/мини-контроллера светильника.
- ◾ Тип устройства – название устройства, к которому подключен контроллер/мини-контроллер светильника.
- ◾ Доступность – статус доступности контроллера/мини-контроллера светильника.
В текущей реализации системы Luxnet контроллеры/мини-контроллеры светильников отправляют данные на устройство сопряжения с ПК 1 раз в течение 60 минут. Проверка доступности осуществляется один раз в 70 минут. Если за эти 70 минут данные по контроллеру/мини-контроллеру светильника обновились, то в столбце «Доступность» напротив устройства выставляется статус «В сети», если же данные не обновились - в том же столбце выставляется статус «Не в сети».
¶ Панель доступности электросчётчиков

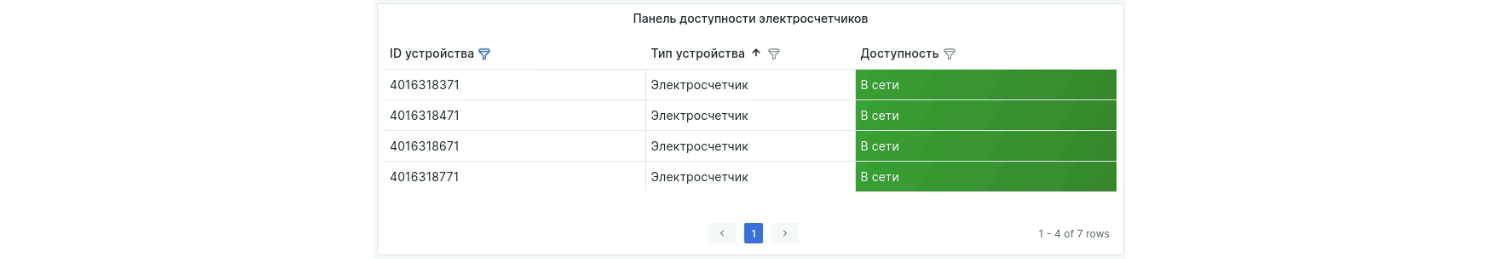

Панель доступности электросчётчиков показывает нам статус доступности модулей сопряжения со счетчиками электроэнергии. Показания на дашборде отображаются на конец временного периода, выбранного в настройках основной панели с перечнем устройств. Панель состоит из трёх столбцов:
- ◾ ID устройства – уникальный идентификатор модуля сопряжения.
- ◾ Тип устройства – название устройства, к которому подключен модуля сопряжения.
- ◾ Доступность – статус доступности модуля сопряжения.
В текущей реализации системы Luxnet модули сопряжения со счетчиками электроэнергии отправляют данные на устройство сопряжения с ПК 1 раз в течение 10 минут. Проверка доступности осуществляется один раз в 70 минут. Если за эти 70 минут данные по модулю сопряжения обновились, то в столбце «Доступность» напротив устройства выставляется статус «В сети», если же данные не обновились - в том же столбце выставляется статус «Не в сети».
¶ Панель светильников
Панель светильников показывает нам параметры работы контроллеров/мини-контроллеров светильников. Данные на дашборде отображаются на конец временного периода, выбранного в настройках основной панели с перечнем устройств. Панель состоит из десяти столбцов:
- ◾ ID устройства – уникальный идентификатор контроллера/мини-контроллера светильника.
- ◾ ID группы – номер группы в сети, к которой принадлежит контроллер/мини-контроллер светильника.
- ◾ Тип устройства – наименование устройства, к которому подключен контроллер/мини-контроллер светильника.
- ◾ Время наработки – общее время работы светильника.
- ◾ Яркость [high] – максимальный уровень яркости в процентах, зависящий от режима работы контроллера/мини-контроллера светильника.
- ◾ Яркость [low] – минимальный уровень яркости в процентах, зависящий от режима работы контроллера/мини-контроллера светильника.
- ◾ Диммирование – результирующий коэффициент заполнения в процентах на выходе контроллера, т.е. данный параметр показывает, какой уровень яркости работы светильника задаёт контроллер в текущий момент.
- ◾ Версия прошивки – версия встроенного ПО контроллера/мини-контроллера светильника.
- ◾ Версия сборки – версия сборки встроенного ПО контроллера/мини-контроллера светильника.
- ◾ Время сообщения – время последнего поступившего сообщения от контроллера/мини-контроллера светильника на сервер.
Здесь стоит обратить внимание на параметры «Яркость [high]» и «Яркость [low]», т.к. они имеют свои особенности отображения на дашбордах в зависимости от выбранного режима работы контроллера/мини-контроллера светильника.
-
🔹 Поскольку режим «Фиксированная яркость» задаётся только одним значением яркости, то параметры «Яркость [high]» и «Яркость [low]» всегда показывают одинаковое значение, которое задаётся через мобильное приложение при выборе данного режима работы контроллера/мини-контроллера светильника.
-
🔹 При работе контроллера/мини-контроллера светильника в режиме «По датчику освещенности» параметр «Яркость [high]» это текущая яркость светильника, которая задаётся командой (каждые 10 секунд) с ранее настроенного датчика освещенности. «Яркость [low]» в режиме работы «По датчику освещенности» не используется.
-
🔹 В режиме работы «По сигналу присутствия» значения «Яркость [high]» и «Яркость [low]» задаются при выборе данного режима на контроллере/мини-контроллере светильника через мобильное приложение, где «Яркость [high]» будет соответствовать уровню яркости при наличии сигнала присутствия, а «Яркость [low]» - при отсутствии сигнала.
-
🔹 При работе в режиме «Гибридный» «Яркость [high]» задаётся командой с датчика освещенности точно также, как и в режиме работы «По датчику освещенности», а «Яркость [low]» показывает значение, которое устанавливается через мобильное приложение при выборе режиме «Гибридный».
Более подробную информацию по режимам работы и параметрам контроллера и мини-контроллера светильника можно найти в статьях «Настройка контроллера светильника Luxnet Module» и «Настройка контроллера светильника Luxnet Module Mini».
¶ Панель электросчётчиков

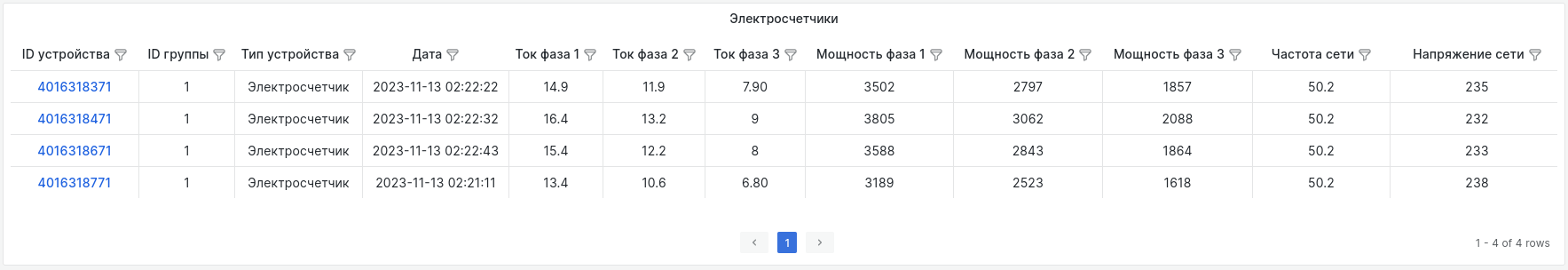

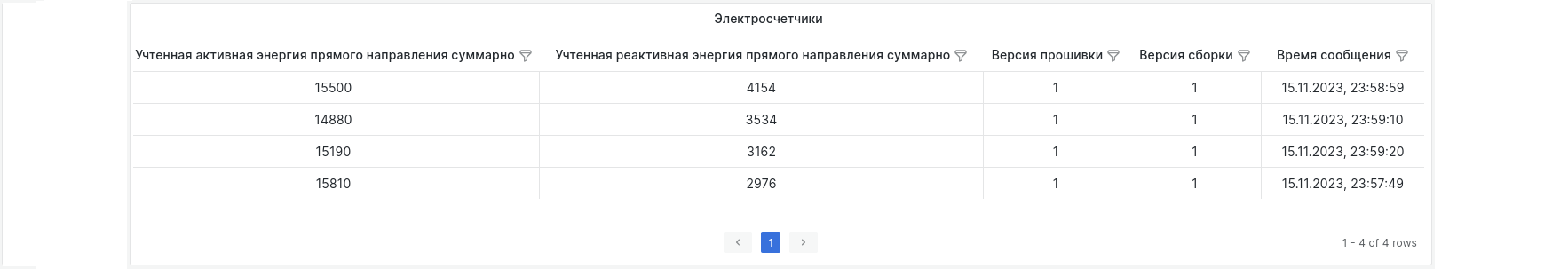

Панель электросчётчиков показывает нам параметры работы модулей сопряжения с электросчётчиками и показания, с подключенного к данному модулю счётчика. Данные на дашборде отображаются на конец временного периода, выбранного в настройках основной панели с перечнем устройств. Панель состоит из семнадцати столбцов:
- ◾ ID устройства – уникальный идентификатор модуля сопряжения с электросчётчиком.
- ◾ ID группы – номер группы в сети, к которой принадлежит модуль сопряжения с электросчётчиком.
- ◾ Тип устройства – наименование устройства, к которому подключен модуль сопряжения с электросчётчиком.
- ◾ Дата – дата и время, настроенные в счётчике.
- ◾ Ток фаза 1 – значение тока первой фазы в Амперах.
- ◾ Ток фаза 2 – значение тока второй фазы в Амперах.
- ◾ Ток фаза 3 – значение тока третьей фазы в Амперах.
- ◾ Мощность фаза 1 – значение мощности первой фазы в Ваттах.
- ◾ Мощность фаза 2 – значение мощности второй фазы в Ваттах.
- ◾ Мощность фаза 3 – значение мощности третьей фазы в Ваттах.
- ◾ Частота сети – значение частоты сети в Герцах.
- ◾ Напряжение сети – значение напряжения сети в Вольтах.
- ◾ Учтённая активная энергия прямого направления суммарно – суммарная учтённая активная энергия прямого направления в Киловатт-часах.
- ◾ Учтённая реактивная энергия прямого направления суммарно – суммарная учтённая реактивная энергия прямого направления в Киловатт-часах.
- ◾ Версия прошивки – версия встроенного ПО модуля сопряжения с электросчётчиком.
- ◾ Версия сборки – версия сборки встроенного ПО модуля сопряжения с электросчётчиком.
- ◾ Время сообщения – время последнего поступившего сообщения от модуля сопряжения с электросчётчиком на сервер.
