¶ Описание
Серверные дашборды по умному свету предназначены для анализа работы следующих элементов системы Luxnet:
- контроллер/мини-контроллер светильника;
- модуль сопряжения со счётчиком электроэнергии.
Настройкой серверов умного света, которые работают на Unix-подобных операционных системах (например, Ubuntu), и самих дашбордов занимается техническая поддержка системы Luxnet. Далее будут приведены инструкции, которые помогут конечным пользователям самостоятельно взаимодействовать с дашбордами системы Luxnet.
Для осуществления сбора данных на сервер умного света необходимо использовать модуль сопряжения с ПК Luxnet Hub.
¶ Основные элементы интерфейса

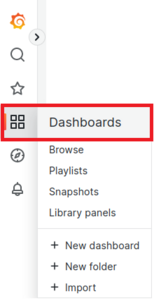

Чтобы начать работу с интересующим дашбордом необходимо в левом вертикальном меню программы для работы с дашбордами выбрать раздел «Dashboards» (выделено красным на скриншоте ниже).

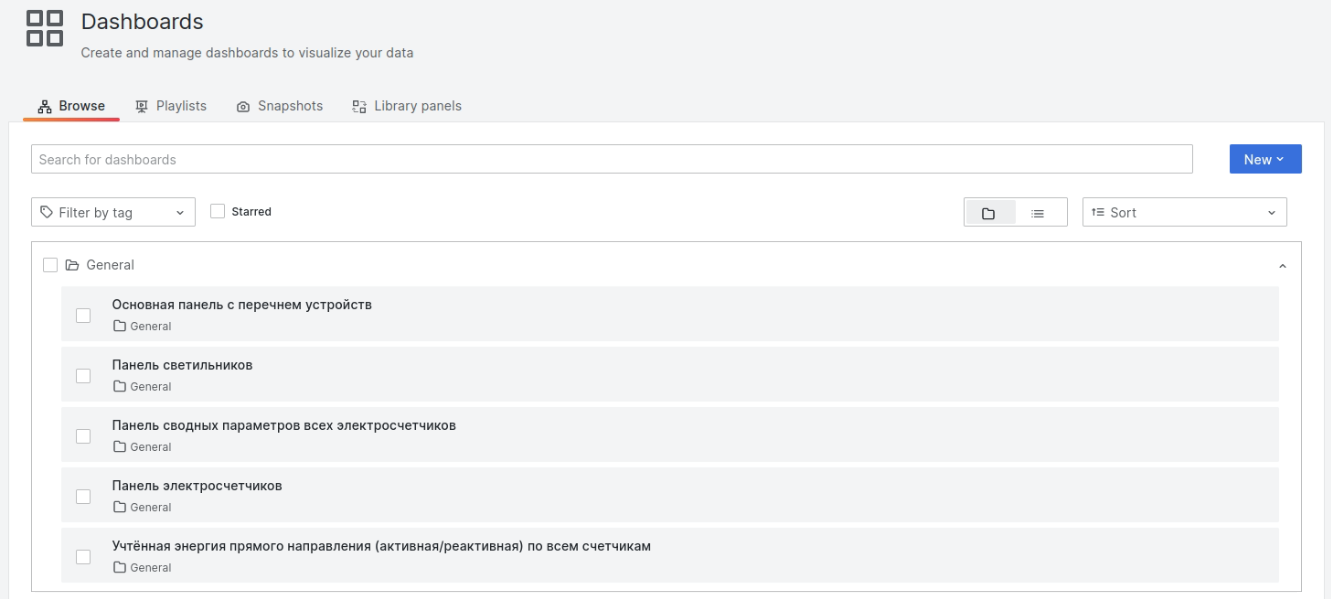

После чего откроется список со всеми настроенными дашбордами, в котором можно выбрать интересующую панель с данными, нажав на её название.
Описание основных дашбордов системы Luxnet приведено в других статьях данной базы знаний (ссылка).
Каждый дашборд имеет верхнюю панель настроек, где обычному пользователю будет важен элемент по изменению временных периодов, который выделен красным цветом на скриншоте ниже.

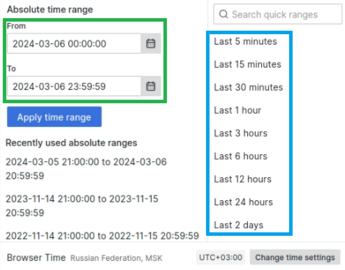

При нажатии на панель временного периода откроется меню с более подробными настройками, которое позволит выбрать необходимый временной период для анализа информации, используя либо относительный диапазон времени, например, последние 15 минут или 24 часа (выделено синим на скриншоте ниже), либо абсолютный диапазон времени, например, с 2020-05-14 00:00:00 до 2020-05-15 23:59:59 (выделено зелёным на скриншоте ниже).
Некоторые дашборды имеют возможность подсчёта определённых показателей работы устройств системы Luxnet в зависимости от выбранного промежутка времени (о чём сказано в статьях с описанием конкретных дашбордов), поэтому функционал по выбору временных промежутков в настройках дашбордов может быть крайне полезен при анализе информации по работе системы Luxnet.

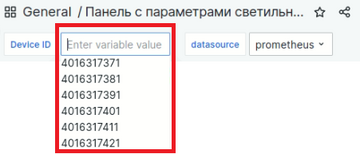

На дашбордах, которые отображают информацию по конкретным устройствам, присутствует настройка по выбору интересующего блока по его ID (выделено красным на скриншоте ниже),
что позволяет быстро и удобно переключаться между необходимыми устройствами.
Если при работе с дашбордом, на котором отображается информация по группе устройств или всем устройствам системы Luxnet в целом, необходимо более детально рассмотреть какой-то определённый модуль, то можно в столбце с названием «ID устройства» нажать на ID конкретного модуля (выделено красным на скриншоте ниже),

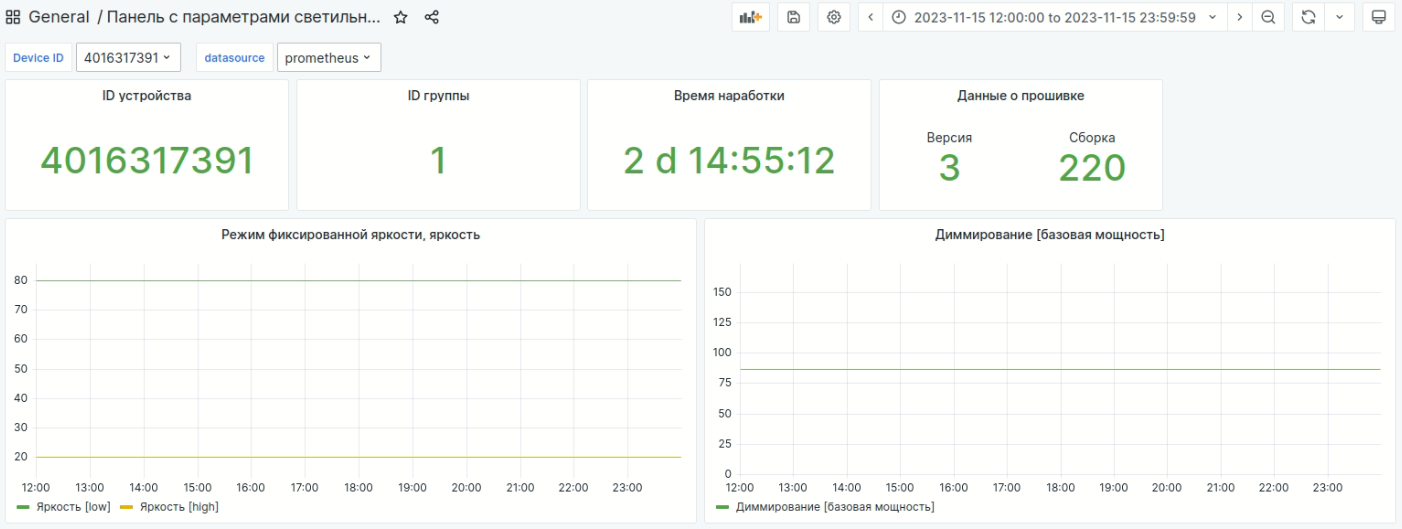

после чего откроется дополнительный дашборд, в котором будет отображаться информация только по конкретному устройству, как на примере ниже.
